تفاصيل المنتج

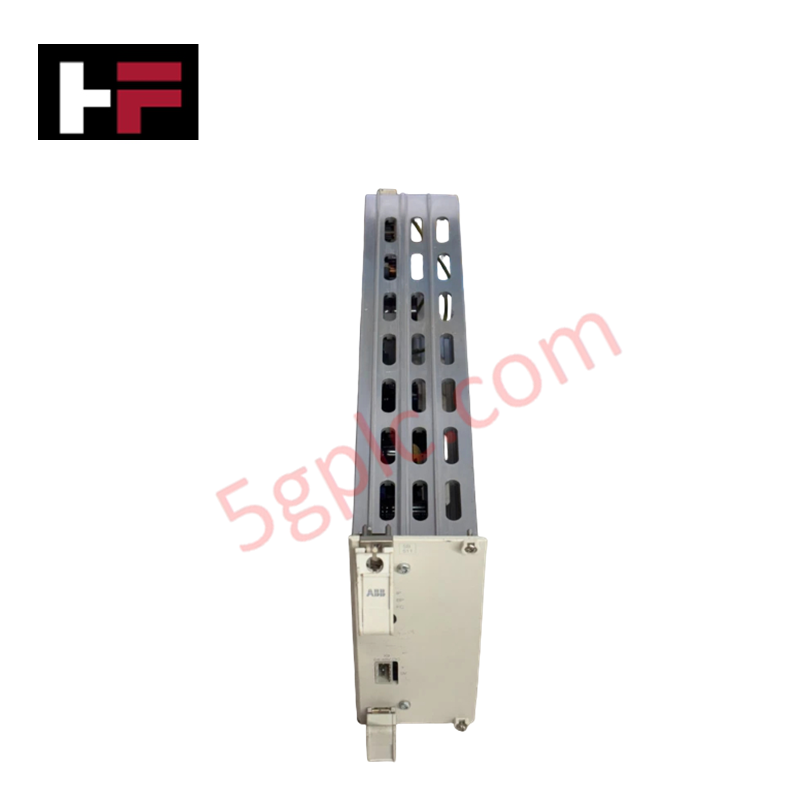

يعمل ABB SB511 3BSE002348R1، والمُدرج أيضًا باسم وحدة إمداد الطاقة SB511، كمكوّن عتادي مخصص لشحن البطارية المساعدة وتنظيم طاقة التيار المستمر ضمن منصات نظام التحكم بالعمليات ABB Advant Master.
المواصفات العتادية
| المعلَمة | المواصفة |
|---|---|
| الطراز | SB511 3BSE002348R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.96 كجم |
| الأبعاد | 60 مم × 291 مم × 150 مم |
| درجة حرارة التشغيل | درجة حرارة البيئة القياسية للخزانة (من 0 إلى 55 درجة مئوية) |
| استهلاك الطاقة | نطاق دخل 24-48 فولت تيار مستمر |
| وظيفة الخرج | شاحن بطارية NiCd بجهد 12 فولت وسعة 4 أمبير-ساعة |
| مصهر الحماية | رقم قطعة المصهر الاحتياطي 3BSC770001R50 |
| بنية النظام | نظام ABB Advant Master للتحكم الموزع |
تكامل الشبكة الحتمي وتوسيع كثافة وحدات الإدخال/الإخراج
تتصل وحدة SB511 باللوحة الخلفية لحامل النظام لتوفير استقرار طاقة تيار مستمر مساعدة دون إدخال عابرات ضوضاء في قنوات البيانات عالية السرعة. ويضمن الحفاظ على تنظيم الجهد عبر ناقل اللوحة الخلفية أزمنة تنفيذ متوقعة لشبكتي Profinet وEtherNet/IP الحتميتين المتصلتين عبر الحامل. كما تظل توافقية ذاكرة البرنامج الوميضية عبر وحدات التحكم المتجاورة دون عوائق، مما يدعم تكوينات قابلة للتوسع لكثافة وحدات الإدخال/الإخراج مع الحفاظ على دوائر الشحن الاحتياطي المستمرة.
الأسئلة الشائعة
س: ما نوع البطارية وتصنيفها الذي تدعمه دائرة شحن SB511؟
ج: صُممت الوحدة لشحن مجموعات بطاريات Nickel-Cadmium (NiCd) بجهد 12 فولت وسعة 4 أمبير-ساعة.
س: ما قطعة المصهر البديلة المحددة لحماية الدائرة في الوحدة؟
ج: تستخدم الحماية الداخلية من التيار تسمية المصهر الاحتياطي 3BSC770001R50.
س: كيف تحافظ SB511 على استقرار اللوحة الخلفية أثناء انخفاضات طاقة المصدر الرئيسي؟
ج: تنتقل الوحدة بسلاسة إلى دائرة البطارية المساعدة الاحتياطية لمنع انخفاض الجهد على اللوحة الخلفية للحامل، مع الحفاظ على سرعة اتصالات الناقل الحتمية ودون تشغيل دورات إعادة ضبط وحدة المعالجة المركزية.
إرشادات التركيب الميداني
- تحقق من فصل الطاقة عن خطوط إمداد التيار المستمر الداخلة قبل إدخال وحدة إمداد الطاقة في فتحة الحامل.
- تأكد من صحة قطبية الأطراف عند توصيل أسلاك بطارية NiCd الخارجية بجهد 12 فولت، لتجنب احتراق مصهر الحماية من الجهد العكسي.
- أحكم ربط مسامير تثبيت اللوحة الأمامية بالكامل لضمان تأريض منخفض الممانعة مع هيكل حامل الخزانة.
- حافظ على خلوص أدنى أعلى حاوية الوحدة وأسفلها للسماح بتبريد حملي كافٍ عبر مكونات تبديد الطاقة الداخلية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
