تفاصيل المنتج

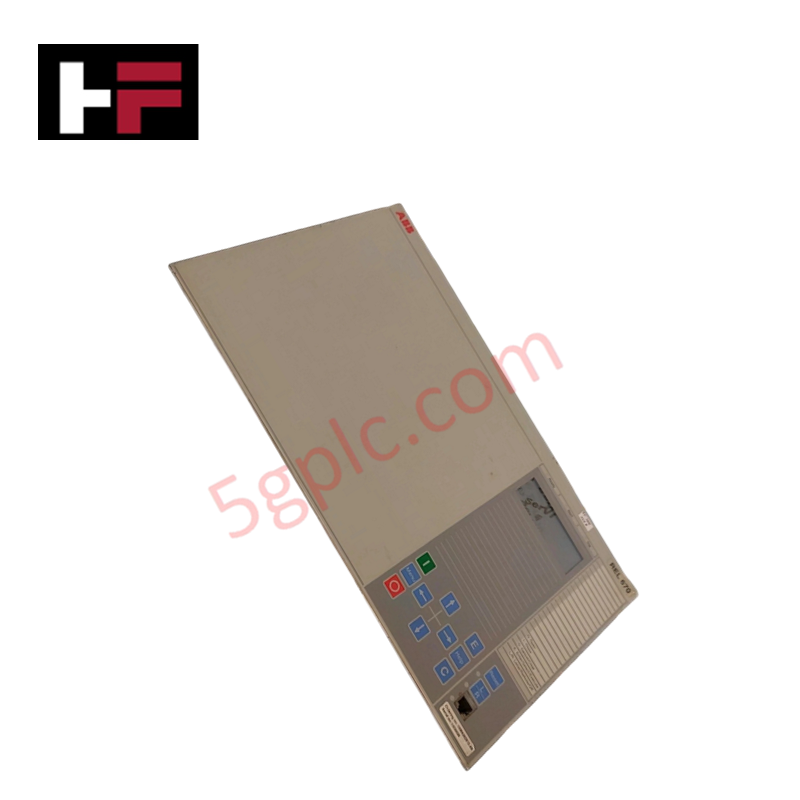

تعمل وحدة العرض ABB REL 670 1MRK000008-KB، المعروفة أيضًا باسم REL 670، كمكون مادي مخصص لمراقبة المعلمات المحلية والتفاعل الفيزيائي مع واجهة الإنسان والآلة (HMI) ضمن منصات الحماية والتحكم من سلسلة ABB Relion 670.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | REL 670 1MRK000008-KB |
| العلامة التجارية | ABB |
| الأصل | تصنيع ABB القياسي |
| الوزن | 0.26 كجم |
| الأبعاد | مواصفة حجم الإطار المتوسط |
| درجة حرارة التشغيل | -10 إلى +55 درجة مئوية (النطاق الصناعي القياسي) |
| استهلاك الطاقة | مزود بالطاقة من خلال لوحة التحكم الداخلية للخزانة |
| نوع العرض | شاشة رسومية متوسطة الحجم مع رموز ANSI |
| نوع المنتج | واجهة الإنسان والآلة (HMI) |
| بروتوكولات الاتصال | دعم مدمج لحافلة متعددة البروتوكولات |
سرعة اتصال حافلة اللوحة الخلفية وتدرج كثافة الإدخال/الإخراج
تتصل وحدة HMI مباشرة ببطاقة المعالجة الرئيسية للمرحّل الحامي عبر وصلات حافلة داخلية عالية السرعة. لدعم تخطيطات اللوحات القابلة للتوسع، يحافظ البرنامج الثابت الداخلي على توافق فلاش البرنامج عبر طبقات اتصال اللوحة الخلفية. تسمح سرعة اتصال حافلة اللوحة الخلفية السريعة بالتحديثات الفورية للرسوم البيانية أحادية الخط ANSI، ومتجهات الإنذار، وسجلات الأحداث دون إحداث تأخيرات حسابية في وظائف الحماية الأساسية.
الأسئلة المتكررة
س: هل تتطلب وحدة عرض REL 670 1MRK000008-KB مصدر طاقة DC خارجي مخصص؟
ج: لا، تستقبل الوحدة الطاقة التشغيلية مباشرة عبر اتصال اللوحة الخلفية الداخلي لحاوية المرحّل الحامي Relion 670 المضيف.
س: كيف يتم تنسيق الرموز الرسومية على واجهة الشاشة المحلية؟
ج: تستخدم الشاشة الرسومية متوسطة الحجم رموز ANSI الموحدة لعرض حالة القاطع في الوقت الحقيقي، والرسوم البيانية أحادية الخط، والقيم التشخيصية.
إرشادات التركيب الميداني
- تأكد من فصل وحدة المرحّل الحامي المضيفة تمامًا عن الطاقة قبل تركيب أو صيانة تجميع شاشة الواجهة الأمامية.
- استخدم تدابير مناسبة لمنع التفريغ الكهروستاتيكي (ESD)، بما في ذلك أساور المعصم المؤرضة، عند التعامل مع موصلات وحدة العرض.
- قم بمحاذاة الوحدة بشكل محكم مقابل أدلة الإطار الأمامي وثبت جميع الأجهزة الحافظة لضمان سلامة ختم الهيكل.
- تحقق من أن كابلات الحافلة المسطحة موضوعة بشكل صحيح ومثبتة بالكامل في مقابس الرأس قبل إعادة تشغيل الطاقة المساعدة للنظام.
