تفاصيل المنتج
نظرة عامة على المنتج

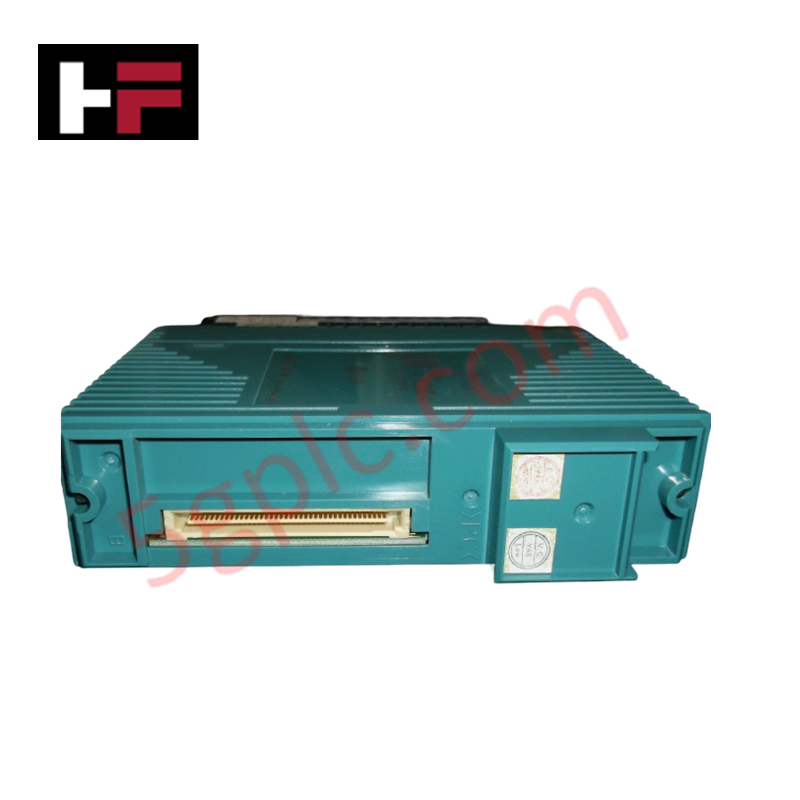

يعمل Yokogawa NFDR541-P00 كواجهة خرج مرحلية عالية الموثوقية لنظام السلامة المؤتمتة ProSafe-RS (SIS). يوفر هذا الموديل 16 قناة خرج مرحلية مستقلة مصممة خصيصًا لأنظمة الإيقاف الطارئ (ESD)، وأنظمة الحريق والغاز (F&G)، وأنظمة إدارة الموقد (BMS). نحن نوفر هذه الوحدة جديدة وأصلية 100%، مما يضمن أن حلقات الأمان الخاصة بك تلبي أكثر متطلبات مستوى سلامة التكامل (SIL) صرامة دون أي تنازلات.
تفصيل رقم القطعة
تستخدم سلسلة NFDR541 رموز لاحقة لتحديد نوع الطرف والمواصفات البيئية:
-
NFDR541: وحدة خرج مرحلية (16 قناة).
-
-P: اتصال طرفي بمشبك ضغط.
-
0: النوع القياسي.
-
0: المواصفات الأساسية.
المواصفات الفنية
يوفر NFDR541-P00 تبديلًا ميكانيكيًا قويًا مع تشخيصات أمان مدمجة لحلقات العمليات الحرجة.
| الميزة | تفاصيل المواصفات |
| قنوات الخرج | 16 خرج مرحلي مستقل |
| جهد الحمل المقنن | 24 فولت تيار مستمر |
| أقصى تيار حمل | 2 أمبير لكل نقطة |
| طريقة العزل | عزل مرحلي ميكانيكي |
| نوع الاتصال | أطراف مشبك ضغط |
| توافق النظام | Yokogawa ProSafe-RS |
| مستوى سلامة التكامل | يدعم تكوينات SIL3 |
| استهلاك التيار | حد أقصى 450 مللي أمبير (24 فولت تيار مستمر داخلي) |
| الحالة | جديدة وأصلية 100% |
مزايا هندسية
-
تبديل عالي الموثوقية: يستخدم الموديل مرحلات ميكانيكية متينة لتشغيل المحركات الميدانية. هذا يوفر قطعًا فعليًا في الدائرة أثناء حالة الطوارئ، مما يضمن وصول الجهاز الميداني إلى حالة الأمان الفاشلة بغض النظر عن الضوضاء الكهربائية أو التيارات المتسربة.
-
إنهاء ميداني فعال: تصميم طرف مشبك الضغط (-P) يلغي الحاجة إلى شد البراغي الذي يستغرق وقتًا طويلاً. يضمن اتصالًا مقاومًا للاهتزاز يحافظ على ضغط اتصال ثابت على مدى سنوات من التشغيل المستمر، مما يقلل من خطر الأعطال المتقطعة في حلقة الأمان.
-
دعم التكوين المكرر: يدعم NFDR541-P00 تخطيطات الموديلات المزدوجة المكررة. عند تركيبه في زوج مكرر، يدير متحكم ProSafe-RS كلا الموديلين لضمان بقاء وظيفة الأمان متاحة حتى في حال حدوث عطل في أحد وحدات المرحل.
-
تشخيص ذاتي شامل: يراقب منطق ProSafe-RS باستمرار الحالة الداخلية لـ NFDR541-P00. تكتشف هذه القدرة التشخيصية الاستباقية أعطال لفائف المرحل أو أخطاء الاتصال الداخلية فورًا، مما يطلق الإنذارات قبل أن يؤثر العطل على طبقة الأمان بالمصنع.
الأسئلة الشائعة
هل يمكن استخدام NFDR541-P00 لتبديل جهد التيار المتردد؟
هذا الموديل مخصص خصيصًا لتطبيقات 24 فولت تيار مستمر . لتبديل التيار المتردد عالي الجهد، يجب التحقق من تصنيفات التلامس في دليل أجهزة ProSafe-RS أو استخدام مرحلات وسيطة خارجية لحماية الدائرة الداخلية للموديل.
هل يمكن تبديل هذا الموديل أثناء تشغيل المصنع؟
نعم، في تكوين مكرر مزدوج، يمكنك استبدال NFDR541-P00 المعطل دون انقطاع وظيفة الأمان. ومع ذلك، يجب دائمًا اتباع بروتوكولات "تصريح العمل" لأنظمة السلامة المؤتمتة واستشارة دليل السلامة من Yokogawa قبل الإزالة.
ما فائدة طرف مشبك الضغط مقارنة بالبراغي القياسية؟
توفر مشابك الضغط مقاومة فائقة للتوسع الحراري والاهتزاز الميكانيكي. كما تسرع بشكل كبير من عملية التركيب الأولية وتلغي الحاجة لإعادة شد الأطراف بشكل دوري أثناء عمليات الصيانة.
كيف أتحقق من أن هذه الوحدة "جديدة"؟
تصل كل وحدة NFDR541-P00 نشحنها في عبوتها الأصلية من مصنع Yokogawa، مع ختم مضاد للكهرباء الساكنة سليم ورقم تسلسلي يمكن التحقق منه. نضمن أن الوحدة أصلية جديدة من المصنع وليست مجددة أو فائضة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
