تفاصيل المنتج
نظرة عامة

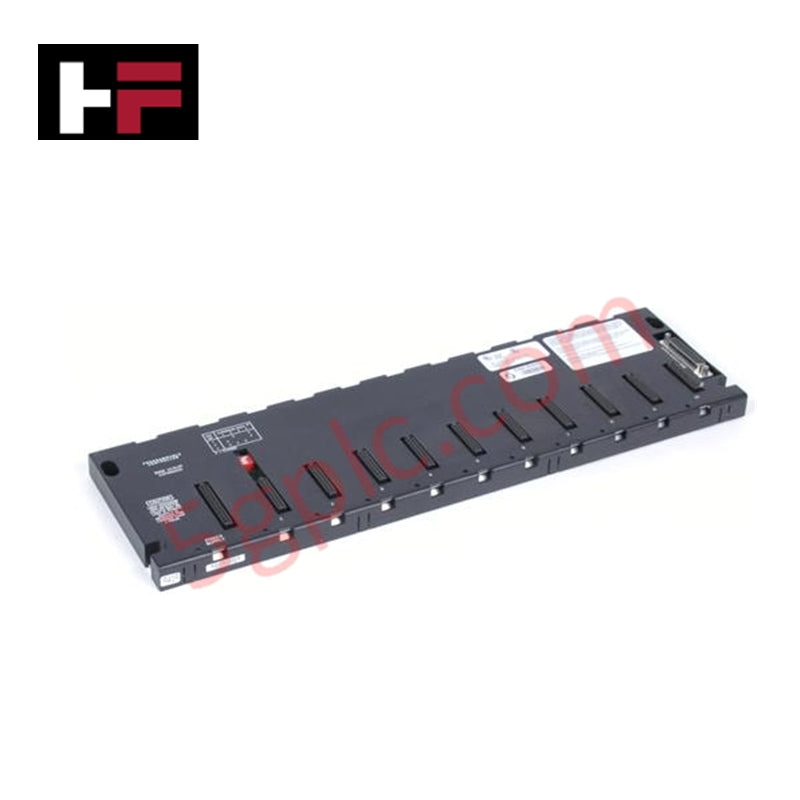

تُعد IC693CHS392 من جي إي فانك لوحة توسعة ذات 10 فتحات لأنظمة التحكم المنطقي المبرمج من السلسلة 90-30، مصممة لزيادة سعة المداخل والمخارج ودعم وحدات إضافية مع إمكانية وجود سبع وحدات معالجة مركزية كحد أقصى في النظام ومنفذ توسعة من نوع D-shell ذو 25 دبوسًا للربط بين الوحدات.
المواصفات الفنية
-
الشركة المصنعة: جي إي فانك إيمرسون
-
الطراز / رقم القطعة: IC693CHS392
-
نوع المنتج: لوحة توسعة
-
السلسلة: السلسلة 90-30
-
الوزن: 2.06 رطل (0.94 كجم)
-
جهد الإدخال: 5 فولت تيار مستمر
-
التيار المستهلك: 150 مللي أمبير
-
عدد فتحات المداخل والمخارج: 10
-
فتحات وحدة المعالجة المركزية: لا توجد
-
توزيع الفتحات: الفتحات من 1 إلى 5 لوحدات المداخل والمخارج أو الوحدات الاختيارية
-
فتحة مزود الطاقة: مخصصة لوحدة مزود الطاقة
-
فتحة التوسعة: موصل أنثى من نوع D-shell ذو 25 دبوسًا
-
أقصى عدد لوحدات المعالجة المركزية المدعومة: 7
-
أقصى طول لكابل التوسعة: 50 قدمًا (15 مترًا)
-
استهلاك الطاقة الداخلي: 150 مللي أمبير عند 5 فولت تيار مستمر
-
بيئة التركيب: للاستخدام الداخلي فقط
-
طريقة التركيب: تركيب على اللوحة
-
حالة دورة حياة المنتج: متوقف / قديم
التطبيقات
-
توسيع سعة المداخل والمخارج لأنظمة التحكم المنطقي المبرمج من السلسلة 90-30
-
دمج وحدات إضافية في أنظمة التحكم المعيارية
-
دعم إعدادات الأتمتة واسعة النطاق التي تحتوي على عدة وحدات معالجة مركزية
الأسئلة الشائعة
س: كم عدد وحدات المعالجة المركزية التي يمكن أن تدعمها IC693CHS392؟
ج: تدعم حتى سبع وحدات معالجة مركزية في النظام الواحد.
س: ما هو الحد الأقصى لطول كابل التوسعة؟
ج: يمكن أن يصل طول كابل التوسعة إلى 50 قدمًا (15 مترًا).
