تفاصيل المنتج
نظرة عامة على المنتج

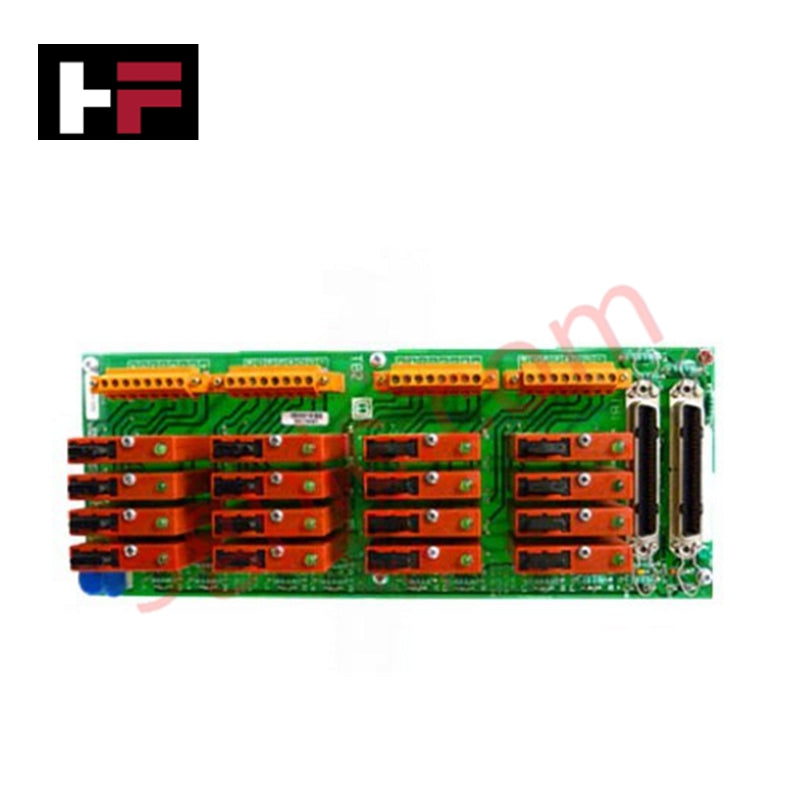

تعمل وحدة Honeywell MC-TDOD14 51309153-175 كمجموعة إنهاء ميداني ذات مخرجات رقمية عالية الكثافة (FTA) ضمن أنظمة Honeywell Experion PKS وTDC 3000. هذه الوحدة جديدة 100% وأصلية تدير الواجهة بين معالجات الإدخال/الإخراج في نظام التحكم والأجهزة الميدانية المنفصلة. مع 16 قناة مستقلة، توفر المنطق اللازم للتبديل للمغناطيسات الكهربائية، والمرحلات، ومشغلات المحركات، مما يضمن تنفيذ دقيق لأوامر التحكم المنفصلة في بيئات صناعية معقدة.
المواصفات الفنية
| الميزة | تفاصيل المواصفة |
| الشركة المصنعة | Honeywell |
| رقم الموديل | MC-TDOD14 |
| رقم القطعة | 51309153-175 |
| نوع الوحدة | وحدة إنهاء ميداني ذات مخرجات رقمية |
| نطاق جهد الإخراج | 3 - 30 فولت تيار مستمر |
| عدد القنوات | 16 مخرج منفصل |
| نوع الاتصال | أطراف ضغط |
| الطول الفيزيائي | 12 بوصة (307 مم) |
| التوافق مع النظام | Honeywell High-Performance Process Manager (HPM) / السلسلة C |
مزايا هندسية
-
إنهاء عالي الكثافة مُحسّن: يسهل عامل الشكل بطول 307 مم إنهاء 16 قناة منفصلة على لوحة واحدة. هذا التصميم يزيد من كثافة الخزانة، مما يسمح للمهندسين بتجميع المزيد من نقاط الإدخال/الإخراج في مساحة أصغر، مما يحل مشكلة ازدحام لوحات التجميع.
-
نطاق جهد مرن: تدعم الوحدة نطاق إخراج من 3 إلى 30 فولت تيار مستمر. هذا التوافق الواسع يسمح لـ FTA بتشغيل مجموعة متنوعة من الأجهزة الميدانية، من دوائر المنطق منخفضة الجهد إلى المرحلات الصناعية القياسية 24 فولت، دون الحاجة إلى معالجة إشارة إضافية.
-
أطراف ضغط مقاومة للاهتزاز: تؤمن أطراف الضغط المدمجة الأسلاك الميدانية بشكل أكثر فعالية من أنواع البراغي القياسية. هذا الاختيار يمنع ارتخاء الأسلاك في البيئات الصناعية ذات الاهتزاز العالي، مثل منصات الضواغط أو منشآت توليد الطاقة، مما يحافظ على الاتصال الكهربائي المستمر.
-
سلامة إشارة سلسة: تقلل هندسة لوحة الدوائر المطبوعة من التداخل بين قنوات الإخراج. هذا يضمن أن السحب العالي للتيار على قناة واحدة لا يسبب حالات خاطئة أو تداخل في الحلقات المنطقية المجاورة، مما يحافظ على التحكم الحتمي في العملية.
-
سهولة الوصول للصيانة: يوفر تصميم اللوحة المطول رؤية واضحة وإمكانية استخدام الأدوات على جميع أزواج الأطراف الـ16. هذا يبسط استكشاف الأخطاء وإصلاحها في الموقع ويسرع تتبع الأسلاك أثناء التشغيل أو الإصلاحات الطارئة.
الأسئلة الشائعة
-
هل يمكن لوحدة MC-TDOD14 51309153-175 أن تحل محل موديلات MU-TDOD14 القديمة؟
تعتبر MC-TDOD14 (51309153-175) النسخة الحديثة ضمن بنية السلسلة C / Experion. بينما تؤدي نفس الدور الوظيفي لوحدات FTA من سلسلة MU القديمة، يجب دائمًا التحقق من توافق قاعدة الإدخال/الإخراج والكابلات الحالية قبل الترقية لضمان تطابق الموصلات الفيزيائية.
-
ما هو الحد الأقصى للتيار لكل قناة إخراج؟
بينما يتراوح جهد الإخراج بين 3-30 فولت تيار مستمر، تعتمد قدرة التيار على معالج الإدخال/الإخراج المرتبط وتكوين مصدر الطاقة. عادةً ما تتعامل هذه الوحدات مع أحمال المغناطيسات الكهربائية والمرحلات الوسيطة القياسية؛ ومع ذلك، يجب الرجوع إلى دليل تحميل نظام Honeywell لمعرفة حدود التيار الميلي أمبير لكل قناة.
-
هل هناك حاجة لأدوات خاصة لأطراف الضغط؟
لا. يمكن استخدام مفكات الدقة القياسية مع مشابك الضغط. نوصي باستخدام أكمام الأسلاك (فيرولات) على الأسلاك الميدانية المجدولة لضمان اتصال محكم وخالي من الغازات داخل كتلة الأطراف.
-
كيف أؤكد أن هذه الوحدة جديدة 100%؟
نقوم بشحن كل وحدة في تغليفها الأصلي من مصنع Honeywell مع ملصقات رقم القطعة 51309153-175 والرقم التسلسلي سليمة. كونها مكونًا أصليًا غير مشحون بالكهرباء، فهي تحمل متوسط الوقت بين الأعطال (MTBF) المحدد من الشركة المصنعة لضمان سلامة حلقات التحكم والسلامة الحرجة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
الدليل التقني ودليل الشراء
فهم مرحلات السلامة في الأتمتة الصناعية: البنية، والتشغيل، والسلامة الوظيفية
توفر المرحلات الكهروميكانيكية القياسية عزلًا كهربائيًا أساسيًا بين دوائر التحكم منخفضة الجهد وأحمال الخرج عالية القدرة. يحتوي مرحل التبديل التقليدي على ملف مغناطيسي يشغّل نقاط التلامس الميكانيكية المشتركة (COM)، والمفتوحة عادةً (NO)، والمغلقة عادةً (NC). لكن المرحلات القياسية تنطوي على مخاطر وظيفية جسيمة عند استخدامها في دوائر التعشيق الحرجة للسلامة. فقد يؤدي تيار الاندفاع العالي أو التآكل الميكانيكي إلى التحام نقاط التلامس ببعضها بشكل دائم. وإذا حدث التحام نقاط التلامس في دائرة إيقاف الطوارئ، فلن يؤدي الضغط على الزر إلى إيقاف حركة الآلات الخطرة. ولذلك، تحظر معايير السلامة الوظيفية العالمية استخدام المرحلات القياسية في وظائف الحماية الحرجة للآلات.
إتقان تمييز الأسلاك في الأتمتة الصناعية: أهمية الأطراف المعدنية وترقيم الأسلاك المتقاطع
يشكّل وضع العلامات المناسبة على الأسلاك أساسًا لتركيب أنظمة التحكم بشكل موثوق وصيانتها على المدى الطويل. ففي بيئات الأتمتة الصناعية المعقدة، يُنهي الفنيون أطراف آلاف الموصلات داخل لوحات التحكم ورفوف التوصيل وصناديق التوصيل الميدانية. وتُستخدم الفيرولات كعلامات على شكل أكمام أنبوبية منفردة تُركّب على الموصلات قبل إنهاء التوصيل النهائي. وبينما اعتمد الفنيون تاريخيًا على حلقات حروف منفردة مطبوعة مسبقًا، يستخدم مُصنّعو لوحات التحكم الحديثة آلات آلية لطباعة الفيرولات. وتُنتج هذه الطابعات بالنقل الحراري بطاقات متينة أحادية الكمّ منكمشة بالحرارة، مطابقة مباشرةً لمخططات الأسلاك المعتمدة، ما يسرّع سير عمل تجميع الخزائن بشكل ملحوظ.
فهم خزائن التوصيل في أنظمة الأتمتة والتحكم الصناعي
تُعدّ خزائن التوصيل نقطة الربط المحورية بين أجهزة القياس الميدانية ووحدات المعالجة المركزية. ففي البُنى الكبيرة لأنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC)، تمتد مئات الكابلات الميدانية متعددة الأزواج من صناديق التوصيل المحلية إلى غرفة أجهزة القياس المركزية. وتضم خزانة التوصيل كتل أطراف ميدانية، ومانعات زيادة التيار، وحواجز عزل للسلامة الجوهرية، ومرحّلات وسيطة. ومن خلال فصل نهايات الأسلاك الميدانية عن مكونات المعالجة الحساسة، يحمي المهندسون اللوحات الخلفية باهظة الثمن لوحدات التحكم من الجهود العابرة العالية. ونتيجة لذلك، يسهم هذا الفصل المعياري في تبسيط إجراءات الصيانة بدرجة كبيرة وتسهيل توسيع النظام.
