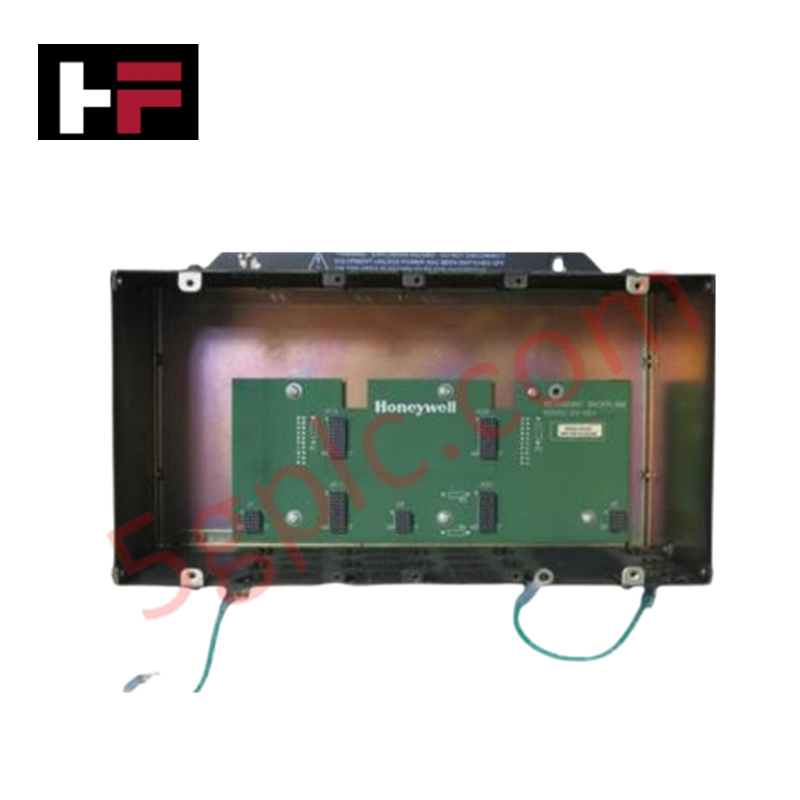

Honeywell ControlEdge HC900 | 900RR0-0300 | هيكل رف CPM مزدوج التكرار

يشكّل وضع العلامات المناسبة على الأسلاك أساسًا لتركيب أنظمة التحكم بشكل موثوق وصيانتها على المدى الطويل. ففي بيئات الأتمتة الصناعية المعقدة، يُنهي الفنيون أطراف آلاف الموصلات داخل لوحات التحكم ورفوف التوصيل وصناديق التوصيل الميدانية. وتُستخدم الفيرولات كعلامات على شكل أكمام أنبوبية منفردة تُركّب على الموصلات قبل إنهاء التوصيل النهائي. وبينما اعتمد الفنيون تاريخيًا على حلقات حروف منفردة مطبوعة مسبقًا، يستخدم مُصنّعو لوحات التحكم الحديثة آلات آلية لطباعة الفيرولات. وتُنتج هذه الطابعات بالنقل الحراري بطاقات متينة أحادية الكمّ منكمشة بالحرارة، مطابقة مباشرةً لمخططات الأسلاك المعتمدة، ما يسرّع سير عمل تجميع الخزائن بشكل ملحوظ.

تُعدّ خزائن التوصيل نقطة الربط المحورية بين أجهزة القياس الميدانية ووحدات المعالجة المركزية. ففي البُنى الكبيرة لأنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC)، تمتد مئات الكابلات الميدانية متعددة الأزواج من صناديق التوصيل المحلية إلى غرفة أجهزة القياس المركزية. وتضم خزانة التوصيل كتل أطراف ميدانية، ومانعات زيادة التيار، وحواجز عزل للسلامة الجوهرية، ومرحّلات وسيطة. ومن خلال فصل نهايات الأسلاك الميدانية عن مكونات المعالجة الحساسة، يحمي المهندسون اللوحات الخلفية باهظة الثمن لوحدات التحكم من الجهود العابرة العالية. ونتيجة لذلك، يسهم هذا الفصل المعياري في تبسيط إجراءات الصيانة بدرجة كبيرة وتسهيل توسيع النظام.

يبدأ التنفيذ الناجح لنظام التحكم بمراجعة مستندات الشركة المصنّعة الفنية مراجعة شاملة. تتميز وحدات التحكم من علامات تجارية كبرى مثل Allen-Bradley وSiemens وSchneider Electric بتصميمات أطراف توصيل فريدة. يجب على المهندسين التحقق من متطلبات الجهد قبل توصيل كابلات الطاقة لتجنب إلحاق أضرار جسيمة بالمعدات. تتطلب توصيلات الخط القياسية الالتزام الصارم باللوائح الكهربائية الإقليمية والترميز اللوني المناسب للأسلاك. علاوة على ذلك، ينبغي لمنفذي اللوحات الحرص دائمًا على إنشاء وصلة تأريض متينة منخفضة الممانعة باستخدام موصل نحاسي قياس 16 AWG على الأقل، موصول مباشرة بشبكة التأريض الرئيسية للمنشأة.
