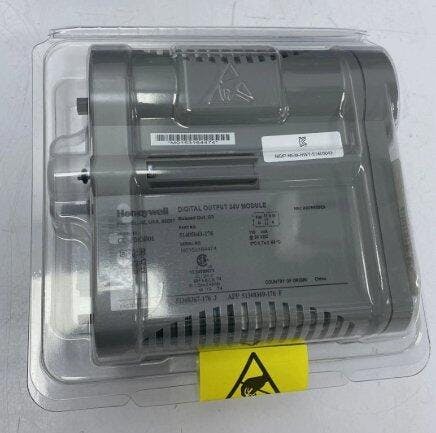

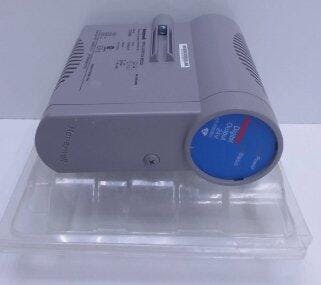

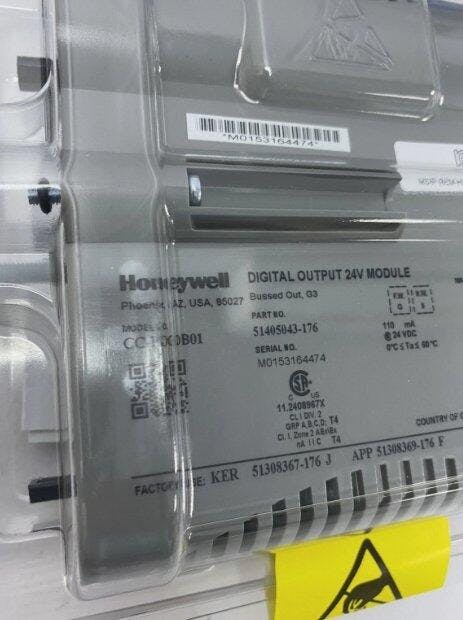

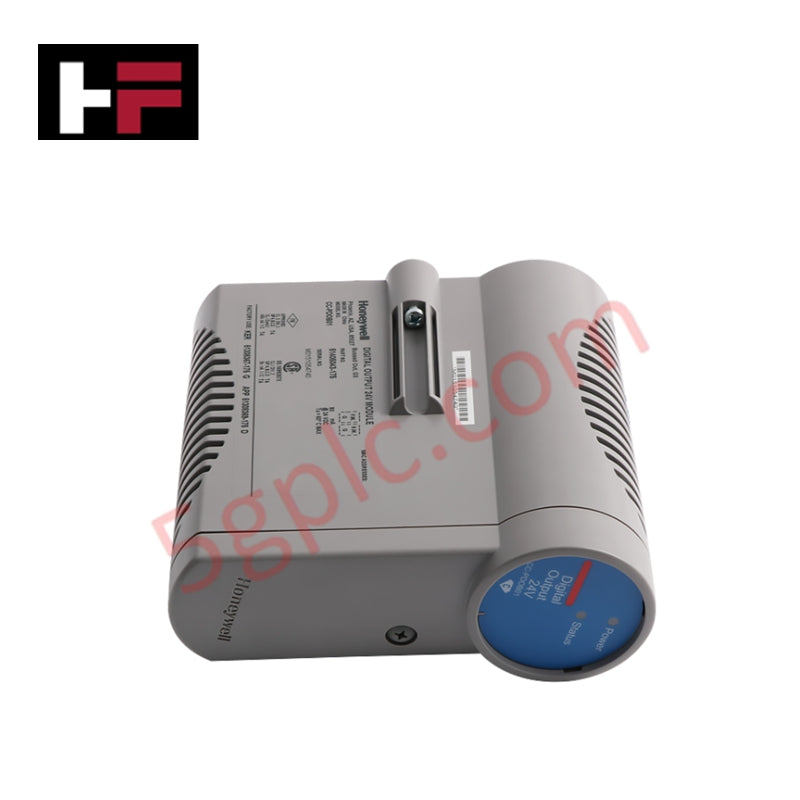

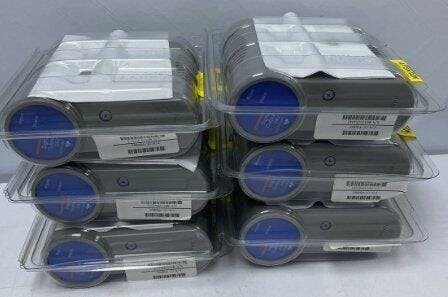

وحدة الإخراج الرقمي 24 فولت من هانيويل CC-PDOB01

نظرة عامة

يُعد وحدة الإخراج الرقمي Honeywell CC-PDOB01 بجهد 24 فولت وحدة مخصصة لأنظمة الإدخال/الإخراج من سلسلة Experion C. توفر 32 قناة معزولة بالكامل قادرة على تبديل الأحمال المقاومة والحثية. هذه الوحدة مناسبة للتحكم في الأجهزة الميدانية، وتمديد المرحلات، ومخرجات الأتمتة في البيئات الصناعية.

المواصفات الفنية

• الشركة المصنعة: Honeywell

• رقم الطراز: CC-PDOB01

• نوع المنتج: وحدة إخراج رقمية بجهد 24 فولت

• أنواع نماذج IOTA:

• CC-TDOR01 غير مكررة 6"

• CC-TDOR11 مكررة 12"

• CC-SDOR01 تمديد مرحل 12"

• عدد القنوات: 32 قناة معزولة

• شكل التلامس: النموذج أ (SPST/NO) أو النموذج ب (SPST/NC)، قابل للاختيار عبر القفز لكل قناة

• مادة التلامس: AgSnO

• أقصى جهد تحميل: 250 فولت تيار متردد / 125 فولت تيار مستمر

• أقصى تيار تحميل مستقر (مقاوم):

• 3 أمبير عند 125/250 فولت تيار متردد

• 3 أمبير عند 30 فولت تيار مستمر

• 1 أمبير عند 48 فولت تيار مستمر

• 0.2 أمبير عند 125 فولت تيار مستمر

• أقصى تيار تحميل مستقر (حثي):

• 2 أمبير عند 125/250 فولت تيار متردد (معامل القدرة 0.4)

• 1 أمبير عند 30 فولت تيار متردد (L/R =100 مللي ثانية)

• 0.3 أمبير عند 48 فولت تيار متردد (L/R =100 مللي ثانية)

• 0.1 أمبير عند 125 فولت تيار متردد (L/R =100 مللي ثانية)

• أدنى جهد تحميل: 12 فولت تيار مستمر

• أدنى تيار تحميل: 100 مللي أمبير

• أقصى تيار اندفاعي: 10 أمبير لمدة 4 ثوانٍ عند دورة عمل 10%

• زمن التشغيل: أقل من 20 مللي ثانية

• زمن الإيقاف: أقل من 20 مللي ثانية

• العزل: 1500 فولت تيار متردد جذر متوسط التربيع / ±1500 فولت تيار مستمر بين القنوات وبين القناة والمنطق المشترك

• العمر الميكانيكي: 5,000,000 دورة (بمعدل 180 دورة/دقيقة)

• العمر الكهربائي: 50,000 دورة عند 6 أمبير (6 دورات/دقيقة)

• ميزات إضافية: ممتص صدمات 120 أوم + 0.033 ميكروفاراد لكل قناة

التطبيقات

• التحكم في صمامات الملف اللولبي، والمحركات، والمرحل في أتمتة العمليات

• الدمج في أنظمة التحكم الموزعة من سلسلة Experion PKS C

• تبديل الأحمال المترددة والمستمرة مع استجابة عالية السرعة

الأسئلة الشائعة

س: كم عدد القنوات التي توفرها الوحدة؟
ج: توفر الوحدة 32 قناة إخراج رقمي معزولة بالكامل.

س: ما أنواع الأحمال التي يمكنها التعامل معها؟
ج: تدعم الأحمال المقاومة والحثية حتى 250 فولت تيار متردد أو 125 فولت تيار مستمر مع التيارات المناسبة.

س: ما هي أقصى سرعة تشغيل/إيقاف؟
ج: أزمنة التشغيل والإيقاف أقل من 20 مللي ثانية لكل منهما.
