تفاصيل المنتج

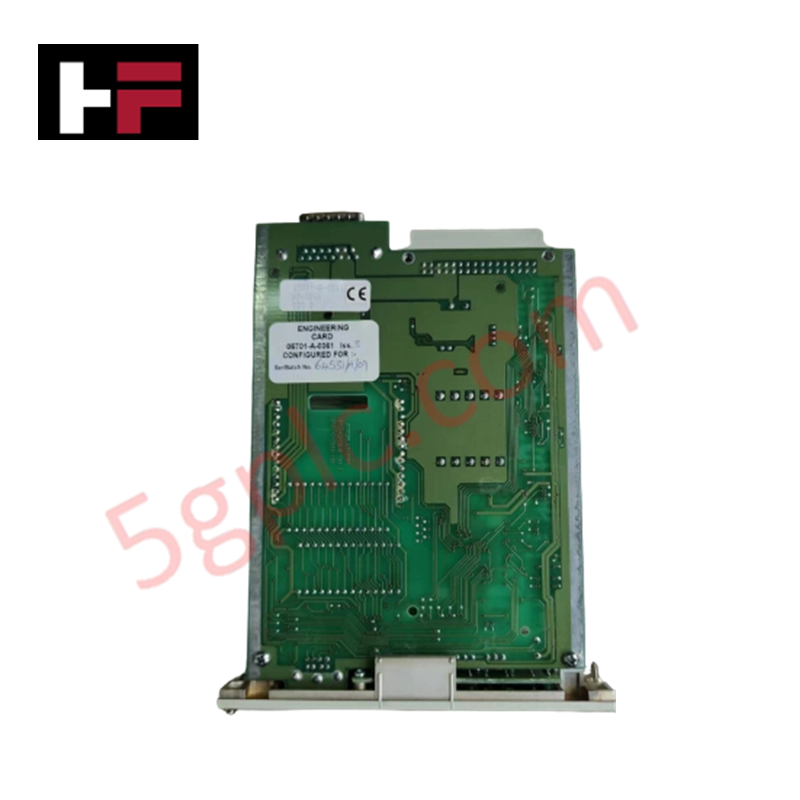

تعمل بطاقة Honeywell 05701-A-0361، المعروفة أيضًا باسم 05701-A-0361 بطاقة الهندسة، كمكون مادي مخصص لتكليف النظام المركزي والتحكم التشغيلي داخل رفوف كشف الغاز من نوع System 57. يوفر هذا الموديل واجهة مشتركة لتنفيذ الوظائف الإدارية، بما في ذلك تكوين القنوات، وضبط إشارة الصفر، ومعايرة النطاق لجميع بطاقات التحكم المثبتة.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 05701-A-0361 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.152 كجم |
| الأبعاد | 132 مم × 25 مم × 170 مم |
| درجة حرارة التشغيل | يرجى الرجوع إلى مواصفات رف System 57 |
| استهلاك الطاقة | 1.5 W |
| مزود التيار المستمر | 18 إلى 32 فولت تيار مستمر |
بروتوكول حلقة 4-20 mA HART
تسهل بطاقة 05701-A-0361 إدارة حلقات الإشارة 4-20 mA عبر بنية System 57. من خلال توفير واجهة مشتركة لإنذارات mA وضبط الصفر/النطاق، تضمن البطاقة معايرة دقيقة لإشارات الخرج التناظرية التي تولدها بطاقات التحكم الفردية. يستخدم المستخدمون مجموعة الأزرار للتحقق من أداء الحلقة، مما يضمن بقاء خرج 4-20 mA ضمن النطاقات الاسمية أثناء كل من التكليف والصيانة التشخيصية الروتينية. التزامن الصحيح عبر بطاقة الهندسة ضروري للحفاظ على سلامة متغير العملية المبلغ عنه إلى أنظمة DCS أو PLC الخارجية.
الأسئلة المتكررة
س: هل يمكن إدخال أو إزالة بطاقة الهندسة أثناء تشغيل رف System 57؟
ج: لا. التبديل الساخن ممنوع. يجب إيقاف تشغيل الرف قبل التركيب أو الإزالة لمنع الشرر الكهربائي واحتمال تلف إشارات الاتصال في اللوحة الخلفية.
س: هل يخزن الموديل بيانات التكوين لبطاقات التحكم؟
ج: يعمل الموديل كواجهة لأوامر التكليف والتشغيل. عادةً ما تحتفظ بطاقات التحكم الفردية أو وحدة التحكم المركزية بإعدادات التكوين؛ توفر بطاقة الهندسة نقطة إدخال يدوية لهذه الوظائف.
إرشادات التركيب الميداني
- التركيب الفيزيائي: أدخل بطاقة الهندسة في الفتحة المخصصة داخل الرف الفرعي بقياس 19 بوصة. تأكد من تثبيت البطاقة بالكامل ومحاذاة موصل اللوحة الخلفية الخلفي قبل الضغط.
- تشغيل الواجهة: استخدم مجموعة الأزرار المدمجة للتنقل في وظائف التكليف. يؤدي الضغط المتزامن على زري الأعلى والأسفل إلى تفعيل وظيفة الطباعة.
- مراقبة الحالة: راقب مصابيح LED في اللوحة الأمامية أثناء التشغيل. يشير ضوء LED الأخضر إلى حالة التشغيل، بينما يشير ضوء LED الأحمر إلى حالة عدم القفل.
- التأريض: يجب تأريض الرف الفرعي إلى تأريض المعدات المشترك. تأكد من تثبيت بطاقة الهندسة بالكامل للحفاظ على استمرارية تأريض الهيكل المطلوبة عبر واجهة السكة الميكانيكية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
