تفاصيل المنتج
نظرة عامة على المنتج

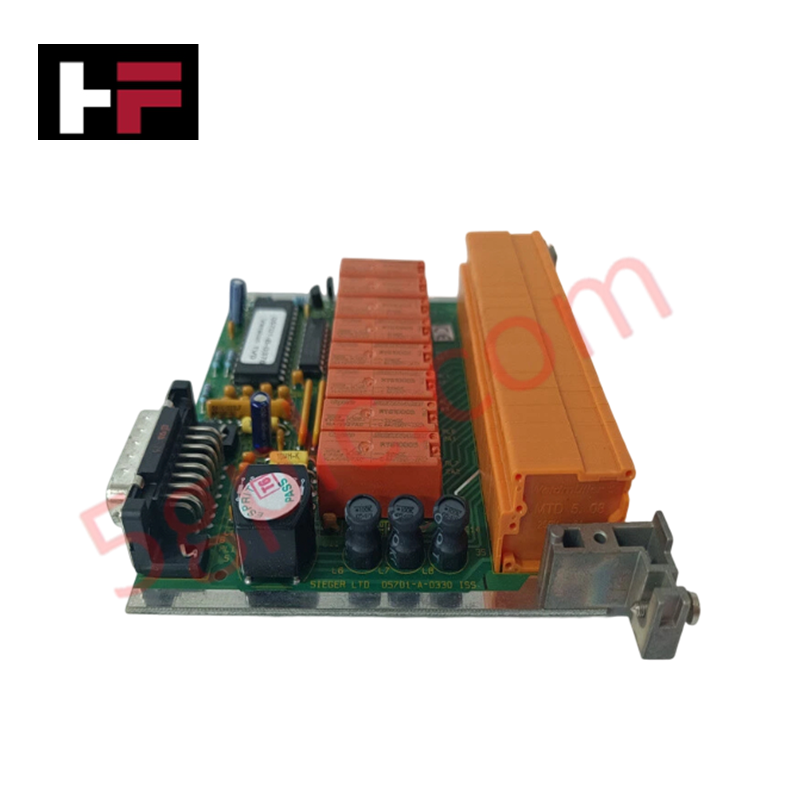

تعمل بطاقة الترحيل عالية الموثوقية 05701-A-0330 من Honeywell كواجهة تنسيق أمان حيوية ضمن بنية التحكم الصناعي System 57. تقوم هذه البطاقة بترجمة بيانات التشخيص وحالات الإنذار من بطاقات التحكم العليا إلى مخرجات تلامس فيزيائية منفصلة وقوية. يستخدم المهندسون هذه البطاقة لتشغيل الأبواق الصوتية، أضواء الفلاش، مراوح التهوية، وحلقات الإيقاف الطارئ الرئيسية (ESD).
نحن نوفر هذا المكون فقط كوحدة جديدة 100%، مختومة من المصنع الأصلية لضمان عدم وجود أي تآكل في التلامس وضمان استجابة ميكانيكية فورية عبر كامل أرضية مصنع الأمان الخاص بك.
المواصفات الفنية
يوضح الجدول أدناه المعايير الهيكلية والتشغيلية المصممة في وحدة الترحيل:
| المعامل | التكوين والتفاصيل الوظيفية |
| الشركة المصنعة | Honeywell |
| رقم الموديل | 05701-A-0330 |
| نوع المنتج | بطاقة ترحيل عالية الموثوقية (متوافقة مع System 57) |
| إجمالي مخرجات الترحيل | 8 مرحلات كهروميكانيكية |
| قنوات الإنذار القابلة للتكوين | 7 مخرجات (يمكن تعيينها من قبل المستخدم للإنذارات الفردية أو الرئيسية) |
| التشخيص المخصص | مرحلة عطل واحدة (تفصل تلقائياً عند حدوث خلل في الوحدة) |
| دعم منطق التوقيت | معايير تأخير تشغيل وإيقاف قابلة للتكوين |
| أنماط التشغيل | يدعم إنذار رئيسي، إنذار قناة فردية، وتكوينات مختلطة |
مزايا هندسية
-
إلغاء حالات التداخل عبر التأخيرات القابلة للتكوين: يدعم البرنامج الثابت على اللوحة معايير تأخير دقيقة لتشغيل وإيقاف الترحيل. تتيح هذه الميزة للمهندسين تنسيق تسلسلات إنذار متعددة المستويات، مما يمنع تيارات اندفاع الجهد الكبيرة الناتجة عن تشغيل عدة مراوح عادم أو أبواق في نفس الوقت.
-
عزل آمن للأعطال النظامية: يستخدم المرحل الثامن المخصص للخطأ منطقاً عكسياً يبقى في حالة تنشيط أثناء التشغيل الطبيعي. إذا فقدت الوحدة طاقة الإدخال أو حدث خلل داخلي في المكونات، يتم فصل الحلقة فوراً، مما ينبه لوحة DCS الرئيسية حتى لو تم إيقاف تشغيل رف التحكم بالكامل.
-
يوفر كثافة منطق إنذار قابلة للتوسع: يجمع الجمع بين سبعة مرحلات قابلة للتعيين في فتحة واحدة لإدارة مصفوفات إنذار معقدة بمنطق تصويت (مثل إعدادات تصويت 2 من 3) أو لتجميع المدخلات في كتلة إنذار رئيسية واحدة. يقلل هذا التكوين متعدد الأوضاع من عدد البطاقات المتخصصة المطلوبة داخل خزائن التجميع الضيقة.
الأسئلة الشائعة
-
هل يمكنني تكوين سبعة مرحلات الإنذار لتعمل كجهات اتصال مفتوحة عادة (NO) أو مغلقة عادة (NC)؟
نعم. يمكنك تكوين مخرجات الإنذار عبر قفزات الأجهزة المدمجة أو أدوات البرمجيات لتتناسب مع تصميم الحلقة الخارجية الخاصة بك. يتيح هذا التكامل السلس مع دوائر الفصل القياسية وشبكات الأمان التي تعمل بالطاقة للفصل.
-
ما هي الاحتياطات الأمنية الرئيسية عند إدخال هذه البطاقة في رف System 57 أثناء التشغيل؟
بينما يسمح هيكل System 57 بالتبديل الساخن، يجب التأكد من عزل جميع أحمال المرحلات ذات الجهد العالي الخارجية عبر صمامات طرفية خارجية أو قواطع دوائر قبل إدخال 05701-A-0330 في اللوحة الخلفية. يمنع هذا الإجراء حدوث وميض قوسي عرضي أو تشغيل غير متوقع للآلات أثناء الإدخال.
-
هل يطلق مرحل الخطأ فقط عند فشل البطاقة، أم يراقب فقدان الاتصال باللوحة الخلفية أيضاً؟
يراقب مرحل الخطأ كل من صحة الأجهزة الداخلية وسلامة الاتصال باللوحة الخلفية. إذا اكتشف تجميد المعالج الدقيق أو فقدان مستمر لاتصال البيانات من بطاقة الهندسة الرئيسية، ينفصل المرحل فوراً لحماية الحلقة.
