تفاصيل المنتج

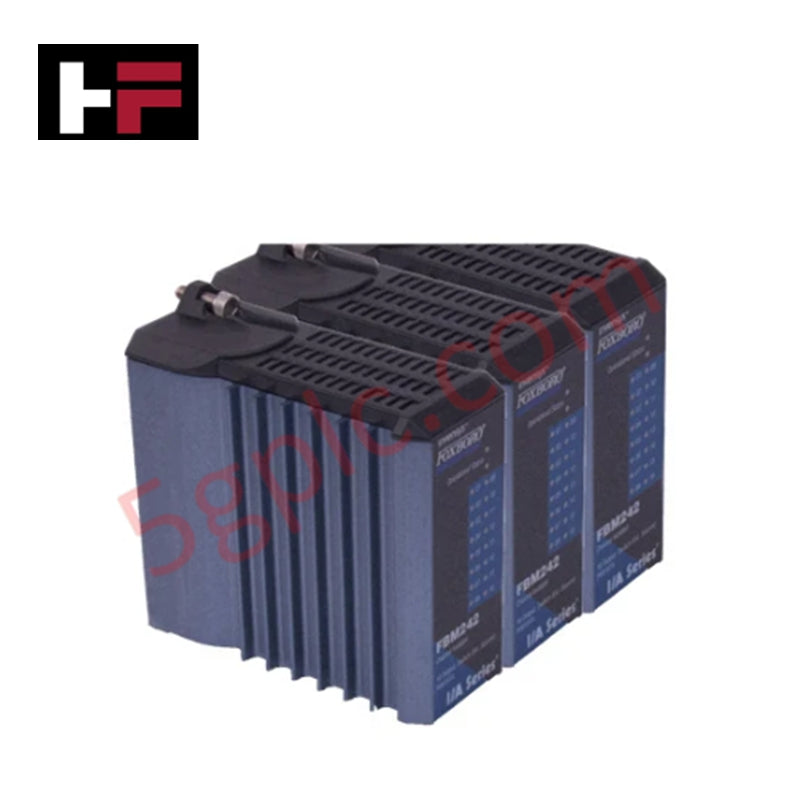

مُكوَّن لإدارة إخراج الإشارات المنفصلة في أنظمة التحكم الموزعة من سلسلة I/A، يوفر Foxboro FBM242 RH914TA (وحدة الإخراج المنفصل FBM242) تنفيذًا مباشرًا ماديًا/كهربائيًا للتحكم في 16 قناة إخراج منفصلة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | FBM242 (RH914TA) |
| العلامة التجارية | Foxboro |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | 8.5 واط كحد أقصى |
| قنوات الإخراج | 16 مخرجًا منفصلًا |
| تيار الإخراج | حتى 2 أمبير لكل قناة |
| جهد الإخراج | 15-60 فولت تيار مستمر، 120 فولت تيار متردد/125 فولت تيار مستمر، 240 فولت تيار متردد |
الاتصال والعزل لأجهزة القياس العملية
تستخدم وحدة FBM242 واجهة Fieldbus زائدة بسرعة 2 ميجابت في الثانية لنقل تعليمات الحالة من وحدة التحكم. تتضمن البنية العزل الجلفاني على أساس كل قناة على حدة، مع تنفيذ عزل على مستوى المجموعة لمصادر الطاقة الخارجية لمنع انتشار الأعطال الكهربائية. بدعمها لنطاق جهد واسع (15 فولت تيار مستمر إلى 240 فولت تيار متردد)، تتيح الوحدة التوصيل المباشر مع المشغلات الصناعية عالية الطاقة والمرحلات. تضمن هذه التهيئة بقاء الدوائر المنطقية الداخلية محمية من الارتفاعات العابرة أو نبضات الجهد الناتجة عن طاقة الإثارة من جانب الحقل.
الأسئلة المتكررة
س: هل تدعم وحدة FBM242 التبديل الساخن أثناء التشغيل العادي للنظام؟
ج: نعم، تدعم وحدة FBM242 التبديل الساخن ضمن بيئة لوحة الأساس لسلسلة I/A. يمكن استخراج الوحدة وإدخالها بينما النظام في حالة تشغيل دون التسبب في انقطاعات في اتصال Fieldbus الزائد.
س: ما هي مواصفات الذاكرة لهذه الوحدة؟
ج: تحتوي الوحدة على 16 ميجابايت من SDRAM للمعالجة النشطة و32 ميجابايت من ذاكرة فلاش لتخزين البرامج الثابتة وبيانات التكوين، مما يضمن التوافق مع دورات نشر البرامج الثابتة القياسية لسلسلة I/A.
إرشادات التركيب الميداني
- التركيب: تأكد من تثبيت الوحدة بشكل صحيح على لوحة الأساس المعيارية لتسهيل الاتصال باللوحة الخلفية لـ Fieldbus الزائد. تحقق من تأمين آلية القفل الميكانيكية لمنع فك الاتصال الناتج عن الاهتزاز.
- التأريض والإثارة: نظرًا لأن FBM242 تتطلب طاقة خارجية لإثارة الحقل، تأكد من أن المرجع المشترك للطاقة الخارجية مرتبط بشكل صحيح بنقطة التأريض للتجميع للحفاظ على معايير العزل الجلفاني.
- قيود الأسلاك: حدد سحب التيار إلى 2 أمبير لكل قناة لمنع التدهور الحراري لعناصر التبديل في الإخراج. حافظ على مسافة كافية بين أسلاك الجهد العالي (240 فولت تيار متردد) وأسلاك Fieldbus أو الاتصالات منخفضة الجهد داخل الخزانة.
