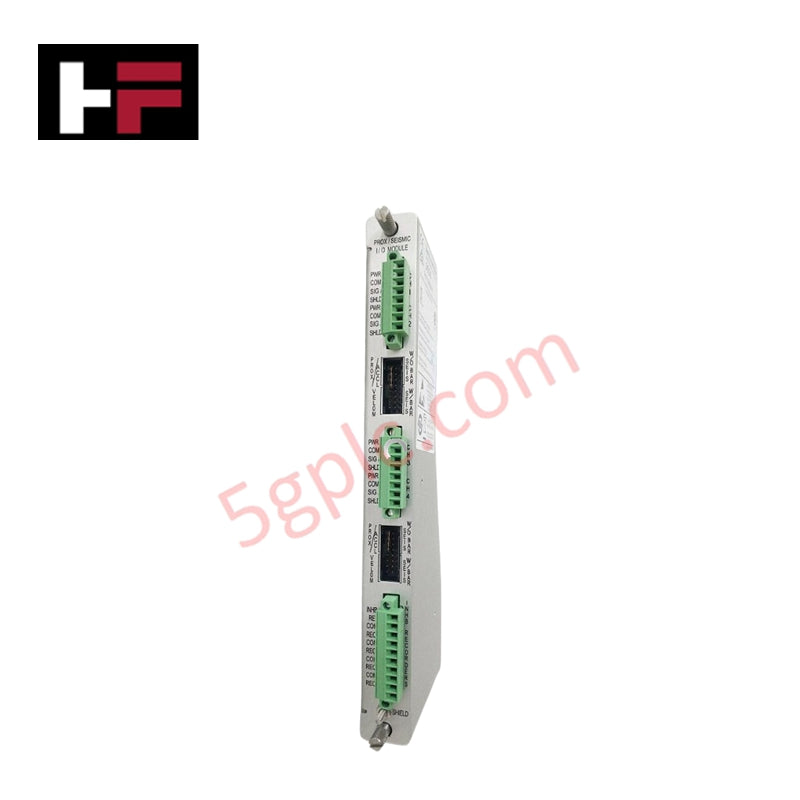

جهاز مراقبة الزلازل Bently Nevada 3500/42M-09-00 Proximitor

تُعد 3500/42M-09-00 (المكوّنة من الوحدة الرئيسية 176449-02 ووحدة الإدخال/الإخراج 140471-01) جهاز مراقبة زلزاليًا Proximitor من 4 قنوات، صممته Bently Nevada لنظام حماية الآلات 3500. وهي تعالج إشارات مجسات القرب والمحولات الزلزالية ومستشعرات Velomitor، وتوفر مراقبة مستمرة للاهتزاز والموضع للمعدات الدوارة الحيوية عبر نطاق تردد واسع من 0.1 هرتز إلى 15 كيلوهرتز.

معالجة المحولات ومخارج الإشارة

تعالج الوحدة إشارات الإدخال عبر أربع قنوات مستقلة، وتنتج مخارج محولات معزولة، ومخارج مسجل متناسبة من 4 إلى 20 mA، وإشارات تشغيل مرحلات الإنذار لحلقات التحكم الخارجية. وتوفر الإشارات المعزولة أشكال موجات الاهتزاز الخام لمعدات التشخيص من دون تعطيل وظائف حماية الآلات.

خيارات الأجهزة ومكونات الواجهة

تتضمن هذه المجموعة الخيار -09، الذي يجمع بطاقة المراقبة الرئيسية 176449-02 مع وحدة الإدخال/الإخراج 140471-01 المزودة بتوصيلات داخلية مدمجة لتوصيل مستشعرات المجال مباشرةً. ويحدد الخيار -00 عدم الحاجة إلى اعتمادات اختيارية من الجهات المختصة لهذا التكوين من الطراز.

الأسئلة الشائعة

س: ما أنواع المستشعرات التي تدعمها وحدة المراقبة 3500/42M-09-00؟ ج: تقبل الوحدة مدخلات من محولات القرب، والمحولات الزلزالية، ومستشعرات Velomitor عبر قنوات الإدخال الأربع.

س: ما إشارات الخرج التي توفرها الوحدة 3500/42M-09-00 لأغراض التشخيص والتحكم؟ ج: توفر الوحدة مخارج محولات خامًا معزولة، ومخارج مسجل من 4 إلى 20 mA، ومخارج مرحلات إنذار.

س: ما نوع التوصيلات الذي توفره وحدة الإدخال/الإخراج 140471-01 المرفقة؟ ج: تتميز وحدة الإدخال/الإخراج 140471-01 (الخيار -09) بتوصيلات أطراف داخلية لتوصيل محولات المجال مباشرةً.
