قاعدة تركيب قياسية Allen-Bradley POINT I/O 1734-MB

نظرة عامة على الوحدة

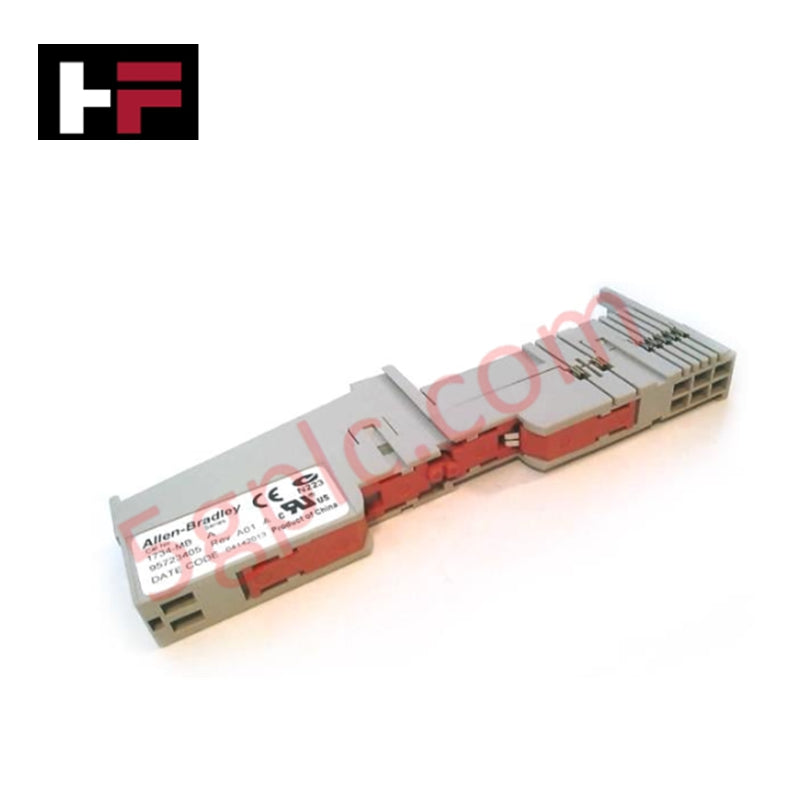

يُعتبر 1734-MB المكون الهيكلي الأساسي لنظام Allen-Bradley POINT I/O. فهو يعمل كهيكل مادي وواجهة الحافلة الخلفية لجميع وحدات الإدخال/الإخراج من سلسلة 1734. تم تصميم قاعدة التثبيت هذه لتثبيتها مباشرة على سكة DIN قياسية، مما يوفر وصلات "الحافلة" الكهربائية التي تسمح بتدفق البيانات والطاقة بين محول الاتصال ونقاط الإدخال/الإخراج الفردية. من خلال استخدام تصميم معياري، يتيح 1734-MB التجميع السريع وتوسيع أنظمة الإدخال/الإخراج الموزعة، مع ضمان تثبيت الوحدات بشكل آمن ومحاذاتها بشكل صحيح داخل الحامل.

المواصفات الهندسية التفصيلية

يُعد 1734-MB مكونًا سلبيًا يسهل الاتصال بين وحدة الإدخال/الإخراج وكتلة المحطات القابلة للإزالة (RTB).

• نوع المنتج: قاعدة تثبيت الإدخال/الإخراج (مكون الهيكل)

• التوافق مع النظام: جميع وحدات POINT I/O 1734

• طريقة التثبيت: سكة DIN أفقية أو عمودية (35 مم)

• نوع الحافلة: الحافلة الخلفية المدمجة لنظام POINT I/O

• عدد الاتصالات: 8 اتصالات كهربائية لواجهة الوحدة مع الحافلة الخلفية

• محاذاة الوحدة: وضع ميكانيكي بمفتاح لمنع إدخال الوحدة بشكل خاطئ

• توزيع طاقة الحقل: حافلة طاقة مدمجة على جانب الحقل

• طريقة التركيب: تثبيت على سكة DIN بنظام تثبيت بالضغط مع برغي قفل لضمان الأمان في حالات الاهتزاز العالي

• التوافق مع كتلة المحطات: يتطلب 1734-RTB أو 1734-RTBS (يُباعان بشكل منفصل)

• الوزن الفعلي: 0.13 رطل (0.06 كجم)

• الأبعاد: عرض قياسي لنظام POINT I/O (12 مم)

التصميم الميكانيكي والمفتاح

واحدة من ميزات السلامة الأساسية في 1734-MB هي نظام المفتاح الميكانيكي المدمج. قبل إدخال وحدة الإدخال/الإخراج، يقوم المستخدم بضبط وضع دوار على قاعدة التثبيت يتوافق مع نوع الوحدة المحدد (مثل الإدخال الرقمي، الإخراج التناظري، إلخ). هذا يضمن أنه بمجرد توصيل القاعدة، يمكن توصيل وحدة متوافقة فقط، مما يمنع تلف الأجهزة الناتج عن مستويات جهد أو أنواع إشارات غير متطابقة.

تكامل الحافلة الخلفية وطاقة الحقل

لا يقتصر دور 1734-MB على تثبيت الوحدة فقط؛ بل يعمل كجسر لمسارين كهربائيين مميزين:

• حافلة POINTBus: حافلة الاتصال الداخلية التي تنقل البيانات بين الوحدات ومحول Ethernet أو DeviceNet.

• حافلة طاقة الحقل: مسار توزيع طاقة منفصل ينقل 24 فولت تيار مستمر أو 120 فولت تيار متردد إلى وحدات الإدخال/الإخراج لتشغيل أجهزة الحقل مثل الحساسات والملفات الكهرومغناطيسية.

تسمح هذه البنية ذات الحافلتين بتوصيل الطاقة على شكل "سلسلة متصلة" عبر كامل حامل الإدخال/الإخراج، مما يقلل بشكل كبير من كمية الأسلاك الفردية للطاقة المطلوبة في خزانة التحكم.

أفضل ممارسات التركيب

يجب تركيب 1734-MB بدءًا من اليسار (بجانب محول الاتصال) والتحرك نحو اليمين. كل قاعدة "تتداخل" مع القاعدة المجاورة لها على اليسار، مما يخلق حافلة خلفية مستمرة. بمجرد تثبيت القاعدة على سكة DIN، يجب شد برغي القفل البرتقالي في الأسفل لضمان بقاء القاعدة ثابتة أثناء إدخال الوحدة أو اهتزاز الماكينة.

الأسئلة التقنية المتكررة

هل تتضمن 1734-MB أطراف التوصيل؟

لا. 1734-MB هو الهيكل الأساسي فقط. يجب عليك أيضًا شراء كتلة المحطات القابلة للإزالة، مثل 1734-RTB (أطراف براغي) أو 1734-RTBS (أطراف مشبك زنبركي)، لتوصيل الأسلاك الميدانية.

هل يمكنني استبدال 1734-MB في منتصف الحامل دون تحريك الوحدات الأخرى؟

نظرًا لأن قواعد التثبيت تتداخل أفقيًا لتشكيل الحافلة الخلفية، فإن استبدال قاعدة عادةً ما يتطلب تحريك الوحدات أو القواعد المجاورة جانبًا لفصل موصلات الحافلة الداخلية.

هل هناك حد لعدد قواعد 1734-MB التي يمكن توصيلها معًا؟

الحد الفيزيائي عادةً ما يحدده محول الاتصال (مثل 1734-AENTR الذي يدعم حتى 63 وحدة) وميزانية الطاقة لمزودات الطاقة التوسعية 1734-EP24DC الخاصة بك.
