تفاصيل المنتج
نظرة عامة على المنتج

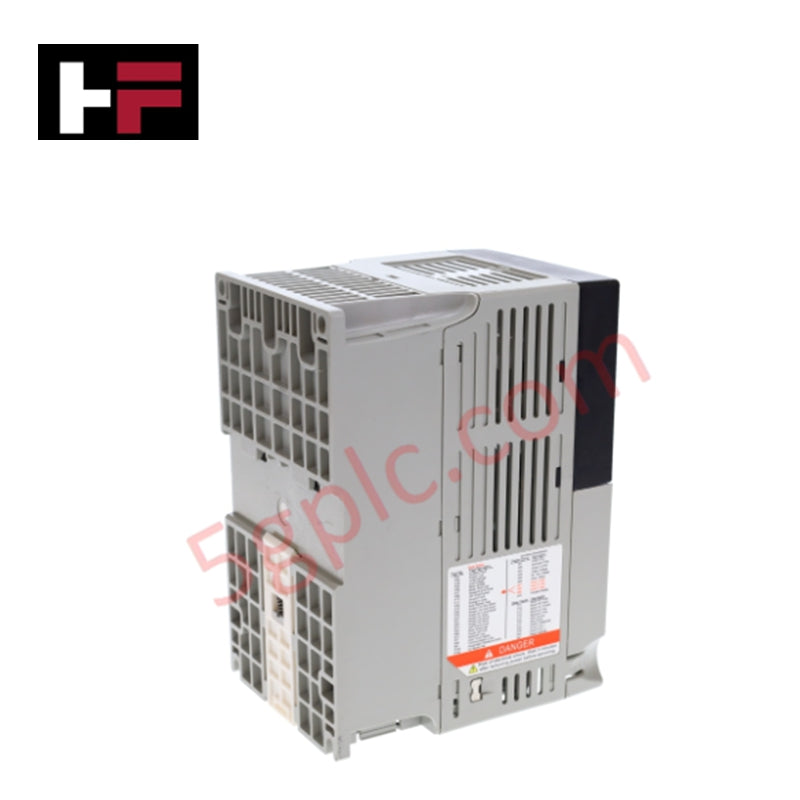

ينتمي Allen Bradley 22A-D2P3N104 إلى عائلة PowerFlex 4، ويوفر حلاً مدمجًا وفعالاً من حيث التكلفة للتحكم في سرعة المحركات الحثية ثلاثية الطور. يوفر هذا المشغل قدرة تبلغ 1.0 HP (0.75 kW)، مما يجعله مثاليًا للتحكم في سرعة الآلات على مستوى الماكينة، مثل المراوح والمضخات والناقلات. نوفر هذه الوحدة كأجهزة أصلية جديدة تمامًا بنسبة 100%، وتتميز بلوحة مفاتيح LED مدمجة واتصال RS485 لتحقيق تكامل صناعي سلس.
تفصيل رقم الجزء
يتبع 22A-D2P3N104 منطق ترميز محددًا لسلسلة PowerFlex 4:
-
22A: يحدد سلسلة مشغلات PowerFlex 4.
-
D: يشير إلى جهد دخل تيار متردد قدره 380–480V.
-
2P3: يمثل تصنيف تيار قدره 2.3 أمبير (0.75 kW / 1.0 HP).
-
N: يدل على هيكل IP20 / NEMA UL Type Open.
-
1: يشير إلى واجهة لوحة مفاتيح ثابتة.
-
0: يحدد الإصدار غير المزود بمرشح متوافق مع CE.
-
4: تهيئة مشغل بفرملة قياسية.
المواصفات الفنية
يوضح الجدول التالي المعلمات الكهربائية والفيزيائية الأساسية للمشغل:
| الميزة | المواصفة |
| قدرة الدخل | 380–480V تيار متردد، ثلاثي الطور |
| قدرة الخرج المقدرة | 0.75 kW (1.0 HP) |
| تيار الخرج | 2.3 أمبير (مستمر) |
| نطاق التردد | 0–240 Hz |
| تصنيف الهيكل | IP20 / NEMA UL Type Open |
| الاتصال | منفذ RS485 مدمج |
| أطراف الإدخال/الإخراج | 3 مداخل ثابتة، ومدخلان قابلان للبرمجة، وخرج مرحل واحد |
| المداخل التناظرية | 1 (0–10V أو 4–20 mA) |
| الوزن | 3.00 lbs (1.36 kg) |
المزايا الهندسية
-
تصميم موفر للمساحة: تتيح ميزة "Zero Stacking" التركيب جنبًا إلى جنب من دون وجود مسافة فاصلة بين المشغلات. ويقلل ذلك الحجم الإجمالي للهيكل المطلوب للأنظمة متعددة المحاور.
-
فرملة ديناميكية مدمجة: يلغي قاطع الفرملة المدمج الحاجة إلى وحدات تحكم خارجية عند توصيل مقاومات الفرملة الديناميكية، ويدير الطاقة الاسترجاعية بفعالية أثناء إبطاء المحرك بسرعة.
-
تهيئة مرنة للمدخلات/المخرجات: توفر خمسة مداخل منفصلة (منها ثلاثة ثابتة للتشغيل/الإيقاف/العكس) وخياران تناظريان/رقميان قابلان للبرمجة بالكامل مرونة كافية للتعامل مع معظم منطق الآلات المستقلة دون وحدة PLC خارجية.
-
تبسيط التشغيل الأولي: تتيح لوحة مفاتيح LED المدمجة ضبط المعلمات فورًا. ويمكن للمستخدمين استنساخ التهيئات عبر عدة مشغلات باستخدام منفذ RS485 القياسي وبرنامج DriveExplorer، مما يقلل أوقات الإعداد بشكل كبير.
الأسئلة الشائعة
-
هل يتضمن 22A-D2P3N104 مرشح EMC داخليًا؟
لا، فهذا الطراز المحدد (المنتهي بـ '104') لا يتضمن مرشحًا داخليًا متوافقًا مع CE. وإذا كان تطبيقك يتطلب امتثالًا صارمًا لمعايير التوافق الكهرومغناطيسي، فيجب تركيب مرشح خط خارجي.
-
هل يمكنني تركيب هذا المشغل خارج لوحة التحكم؟
يتطلب تصنيف IP20 / NEMA Open Type تركيبه داخل خزانة واقية. ويحمي ذلك الإلكترونيات من الغبار والرطوبة والملامسة العرضية للأطراف التي تحمل جهدًا كهربائيًا.
-
ما أقصى تردد خرج يدعمه؟
يدعم PowerFlex 4 تردد خرج يصل إلى 240 Hz، مما يلائم تطبيقات المغازل عالية السرعة أو متطلبات المحركات المتخصصة.
-
كيف يتعامل المشغل مع عمليات بدء التشغيل ذات العزم العالي؟
يستخدم المشغل تحكم الفولت لكل هرتز (V/Hz) مع تعزيز عزم قابل للبرمجة، مما يضمن توليد المحرك عزمًا كافيًا للتغلب على الاحتكاك الساكن في تطبيقات الناقلات والأحمال الثقيلة.
