تفاصيل المنتج

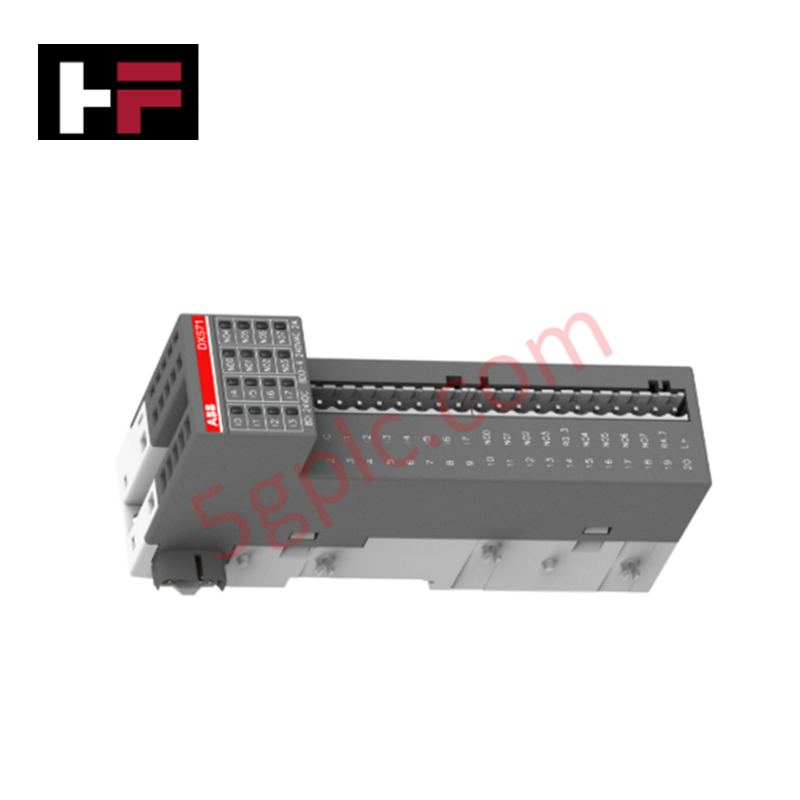

تعمل وحدة ABB DX571 1TNE968902R2302، المعروفة أيضًا باسم وحدات الإدخال/الإخراج الرقمية DX571، كمكون مادي مخصص لاكتساب الإشارات المنفصلة وتنشيط المرحلات ضمن منصات الأتمتة ABB S500-eCo. تقوم الوحدة بمعالجة 8 قنوات إدخال رقمية بتكوين sink/source إلى جانب 8 مخارج مرحلية كهروميكانيكية مصنفة من 120 إلى 240 VAC بتيار 2 A باستخدام نظام اتصال بسلك واحد.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | DX571 (رمز الطلب: 1TNE968902R2302) |
| العلامة التجارية | ABB |
| المنشأ | ألمانيا |
| الوزن | 0.14 كجم |
| الأبعاد | 34 مم × 74 مم × 135 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | مزود بالطاقة عبر ناقل الحافلة الخلفي وإمداد 24 VDC |
| الإدخالات الرقمية | 8 DI (24 VDC، تكوين sink/source قابل للتعديل) |
| المخرجات الرقمية | 8 DO مرحلية (120 إلى 240 VAC، 2 A) |
| طوبولوجيا الأسلاك | هيكلية اتصال بسلك واحد |
| نوع المنتج | وحدات الإدخال/الإخراج الرقمية |
التوافق مع فلاش البرنامج الثابت وتدرج كثافة الإدخال/الإخراج
تندمج وحدة DX571 مباشرة في ناقل التوسعة S500-eCo، مع الحفاظ على توافق صارم مع فلاش البرنامج الثابت عبر وحدات المعالج المضيف. يوفر تصميمها ثنائي الوظائف تدرجًا عاليًا لكثافة الإدخال/الإخراج من خلال استيعاب 8 مدخلات منفصلة و8 مخارج مرحلية ضمن عرض وحدة 34 مم. يحافظ واجهة الناقل الخلفي الداخلية على سرعة نقل عالية لتنفيذ تحديثات الحالة في الوقت الحقيقي دون تذبذب توقيت الشبكة الحتمي.
الأسئلة المتكررة
س: هل يمكن لمخارج المرحلات في DX571 التعامل مع أحمال تبديل الجهد المستمر DC؟
ج: قنوات تلامس المرحل مصنفة أساسًا من 120 إلى 240 VAC بتيار مقاوم يصل إلى 2 A لكل نقطة. يتطلب تبديل الجهود المستمرة DC التي تتجاوز حدود الحث المصنفة استخدام دايودات قمع خارجية لمنع تدهور قوس التلامس.
س: هل يدعم ناقل الإدخال/الإخراج S500-eCo تبديل الوحدة الحي Hot-swapping؟
ج: لا. يجب إيقاف تشغيل طاقة المنطق في الناقل الخلفي وإمدادات الطاقة الميدانية 24 VDC قبل تركيب أو إزالة وحدة DX571 لتجنب أخطاء ناقل الاتصال وتلف التلامس الكهربائي.
س: كيف يتم تعيين مدخلات الحقل sink وsource على قنوات 8 DI؟
ج: تقبل 8 مدخلات رقمية كلًا من توصيلات الحقل sink (NPN) وsource (PNP). يتم تحديد القطبية عن طريق توصيل الطرف المرجعي المشترك على شريط طرف الوحدة.
إرشادات التثبيت الميداني
- ثبت وحدة DX571 على سكة DIN قياسية بعرض 35 مم بجانب وحدة المعالج S500-eCo أو وحدة توسعة الإدخال/الإخراج السابقة.
- حرك الوحدة جانبياً على سكة DIN حتى يتصل موصل ناقل الحافلة الجانبي بإحكام مع موصل الوحدة المجاورة.
- وصل إمداد الإدخال الرقمي 24 VDC، وأسلاك حساسات الإدخال، ودارات مرحل الحمل AC إلى كتلة الأطراف الأمامية وفقًا لمخطط التثبيت بسلك واحد.
- حافظ على توصيل منخفض المقاومة بين سكة DIN وموصل الأرض الوظيفي في حاوية التحكم لمنع اقتران الضوضاء الكهرومغناطيسية إلى الدوائر المنطقية الداخلية.
