تفاصيل المنتج

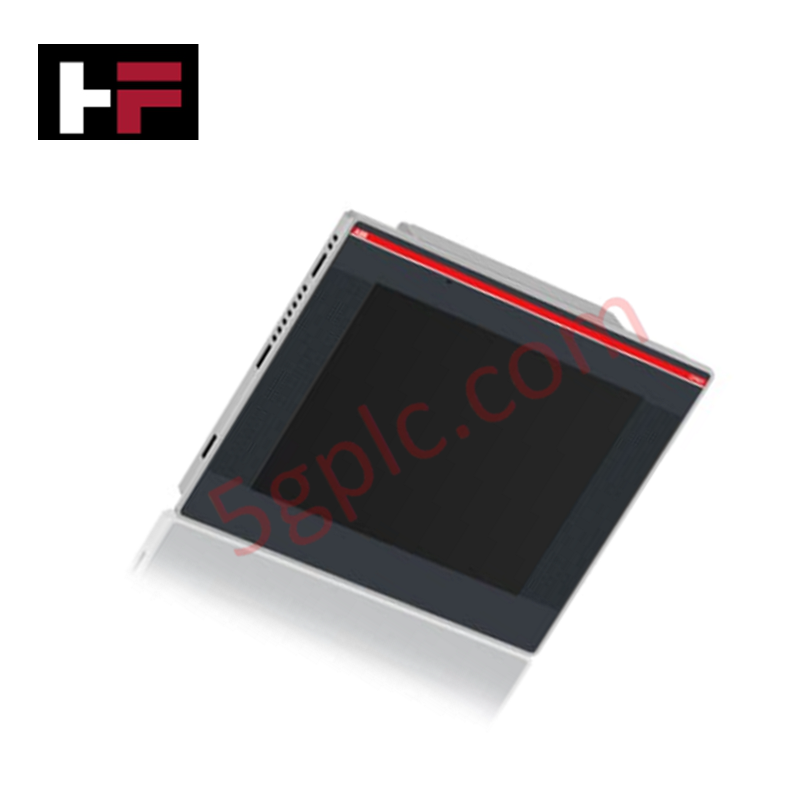

تم إعداد ABB CP651 1SAP551100R0001 (لوحة التحكم CP651) للتشغيل الرسومي عالي الدقة للواجهة مع المشغّل ضمن بنيات شبكات الأتمتة القياسية، ويوفّر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل هذه الوحدة المزودة بشاشة TFT لمس مقاس 10.4 بوصة كواجهة الإنسان والآلة (HMI) الأساسية لمراقبة العمليات محليًا، مستخدمةً منطق التشغيل المضمّن PB610 لعرض مصفوفات البيانات وتنفيذ مدخلات التحكم عبر أجهزة PLC المرتبطة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | CP651 1SAP551100R0001 |
| العلامة التجارية | ABB |
| المنشأ | إيطاليا / ألمانيا |
| الوزن | 2.05 كجم (صافي) / 2.9 كجم (إجمالي) |
| الأبعاد | 287 مم × 232 مم × 60 مم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +50 درجة مئوية |
| استهلاك الطاقة | 24 واط (حد أقصى) |
| مصدر الطاقة | 24 VDC (نطاق من 18 إلى 30 VDC) |
| دقة الشاشة | 800 × 600 بكسل (64 ألف لون) |
| سعة الذاكرة | ذاكرة فلاش 256 ميجابايت (بيانات) / ذاكرة DDR RAM بسعة 256 ميجابايت (برنامج) |
| درجة الحماية | IP66 (الواجهة الأمامية) / IP20 (الهيكل) |
| المادة الأساسية | ألمنيوم للواجهة الأمامية والجانب الخلفي |
سرعة اتصال ناقل اللوحة الخلفية وتوسّع كثافة الإدخال/الإخراج
تدعم لوحة التحكم CP651 سرعة اتصال ناقل اللوحة الخلفية وطوبولوجيات شبكات الحقل عبر واجهتي إيثرنت مزدوجتين بسرعة 10/100 ميجابت، ومنفذ تسلسلي RS-232/422/485 قابل للتهيئة. تتيح هذه البنية توسيع كثافة الإدخال/الإخراج مباشرةً واستطلاع الحالات المتغيرة دون التأثير في معدلات تحديث واجهة HMI. وتُحافظ على توافق البرامج الثابتة عبر منفذي مضيف USB 2.0 وفتحة بطاقة SD، مما يتيح تحديثات شبكية حتمية ونقل إعدادات دون اتصال باستخدام هياكل البرمجة PB610 Panel Builder 600.
الأسئلة الشائعة
س: كيف تُحافَظ على ساعة الوقت الحقيقي (RTC) للأجهزة أثناء انقطاع الطاقة؟
ج: تتميز CP651 بدارة بطارية احتياطية مدمجة تُبقي منطق ساعة الأجهزة عاملًا بشكل مستقل عن جهد مصدر الطاقة الأساسي البالغ 24 VDC.
س: هل يمكن أن يعمل منفذا إيثرنت المزدوجان كمحوّل شبكة مُدار؟
ج: يعمل منفذا إيثرنت 10/100 ميجابت المزدوجان كوحدتي تحكم منفصلتين بواجهة الشبكة للاتصال بشبكات أتمتة فرعية أو مجموعات تحكم منفصلة.
س: ما العمر التشغيلي المتوقع للإضاءة الخلفية LED؟
ج: تستخدم شاشة TFT مصفوفة إضاءة خلفية LED صناعية مصنفة للعمل المتواصل لمدة 40,000 ساعة قبل بلوغ حد انخفاض السطوع إلى النصف.
إرشادات التركيب الميداني
نفّذ الإجراءات التالية أثناء التثبيت الميكانيكي وإنهاء التوصيلات الكهربائية:
- فتحة اللوحة: جهّز باب الخزانة أو سطح التركيب وفق أبعاد الفتحة المحددة، مع التأكد من استواء السطح وخلوّه من الشوائب للحفاظ على سلامة مانع التسرب الأمامي بدرجة IP66.
- مشابك التثبيت: أدخل اللوحة من الأمام وثبّتها باستخدام حوامل التثبيت المرفقة على الجانب الخلفي. أحكم ربط المثبتات بالتتابع وفق نمط قطري لمنع تشوّه الهيكل.
- توصيلات الطاقة: صِل مصدر 24 VDC باستخدام سلك بحد أدنى AWG 18. تحقّق من بقاء جهد المصدر بدقة ضمن نطاق التشغيل من 18 إلى 30 VDC أثناء ظروف الحمل الكامل.
- تأريض الهيكل: صِل مسمار التأريض المخصص في الهيكل الخلفي المصنوع من الألمنيوم مباشرةً بموصل التأريض الوقائي (PE) في الخزانة باستخدام شريط تأريض مضفّر منخفض الممانعة للحد من التداخل الكهرومغناطيسي.
