تفاصيل المنتج
نظرة عامة على المنتج

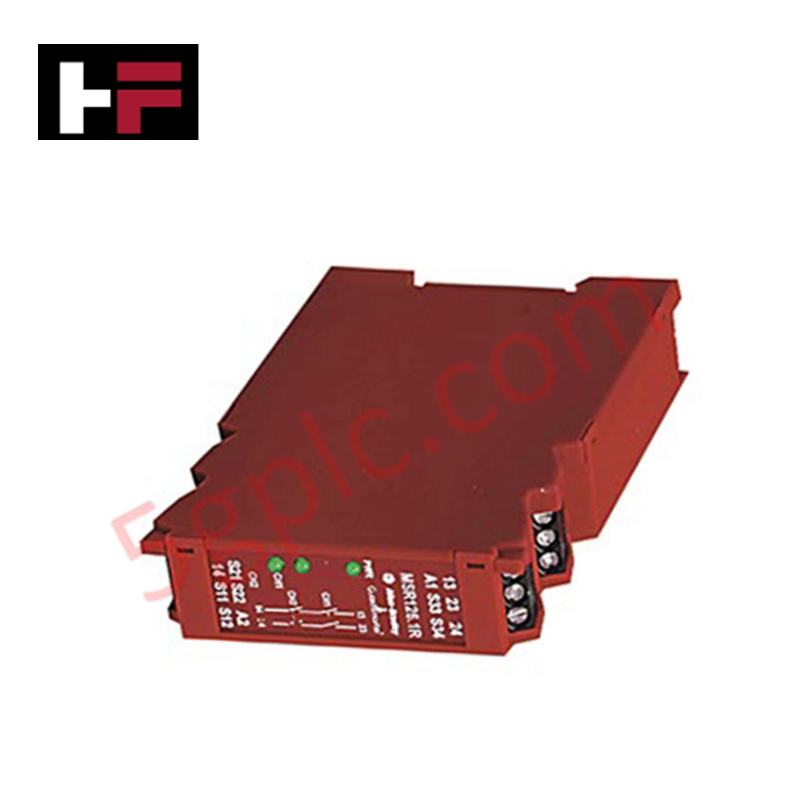

يعمل Allen Bradley 440R-N23120 (MSR127TP) كمركز مراقبة أمان حيوي للآلات الصناعية. يقوم مرحل الأمان ذو الوظيفة الواحدة هذا بمعالجة الإشارات من أزرار الإيقاف الطارئ، أبواب الأمان، أو ستائر الضوء PNP لضمان إيقاف تشغيل الآلة بشكل محكم. نحن نوفر هذا المكون كـ جديد 100% من المخزون الأصلي للمصنع، مما يوفر المنطق عالي النزاهة المطلوب للحفاظ على تصنيفات الأمان الفئة 4 / PLe في بيئات الإنتاج الآلي.
المواصفات الفنية
يُدمج 440R-N23120 منطق إدخال متعدد الاستخدامات مع جهات اتصال تبديل عالية السعة لفصل الطاقة الفوري.
| الميزة | المواصفة |
| الشركة المصنعة | Allen Bradley (روكويل أوتوميشن) |
| الطراز / السلسلة | MSR127TP (440R-N23120) |
| مزود الإدخال | 24 فولت تيار متردد/مستمر |
| مدخلات الأمان | 1 N.C.، 2 N.C.، أو 2 ستائر ضوئية PNP |
| مخرجات الأمان | 2 N.O. (عادة مفتوحة) |
| تصنيف التلامس | 6 أمبير عند 24 فولت تيار مستمر |
| جهد التحمل | 2500 فولت |
| المقاومة الداخلية | 110 أوم |
| تصنيف الغلاف | IP20 (الأطراف)، IP40 (الغلاف)، NEMA 1 |
| التركيب | قضيب DIN بعرض 35 مم |
| وزن الشحن | 1.5 كجم (3.3 رطل) |
مزايا هندسية
-
توافق متعدد المدخلات: يراقب MSR127TP مجموعة واسعة من أجهزة الأمان. يقبل مدخلات التلامس الجاف التقليدية من أزرار الإيقاف الطارئ ومفاتيح الحد، بينما يدعم في الوقت نفسه مخرجات OSSD لستائر الضوء PNP. تتيح هذه المرونة للمهندسين توحيد استخدام نموذج مرحل واحد لتطبيقات الحماية المختلفة.
-
سعة تبديل تيار عالية: معظم وحدات منطق الأمان تتعامل فقط مع إشارات منخفضة المستوى. يتميز 440R-N23120 بتلامسات مصنفة لـ 6 أمبير، مما يسمح للمرحل بتشغيل قواطع ومشغلات أكبر مباشرة. هذا يلغي الحاجة إلى مرحلات وسيطة ويبسط هيكل خزانة التحكم.
-
حماية عازلة متينة: تصنيف جهد تحمل 2500 فولت يضمن بقاء المنطق الداخلي محمياً ضد الارتفاعات والنبضات الكهربائية عالية الجهد. تمنع هذه الحماية الصلبة فشل المرحل المبكر في المصانع التي تشهد تبديل محركات كثيف وجودة طاقة ضعيفة.
-
تبسيط استكشاف الأخطاء وإصلاحها: يتضمن الغلاف المدمج IP40 مؤشرات حالة واضحة لحالات الإدخال والإخراج. يمكن للفنيين تحديد سلاسل الأمان المعطلة بنظرة سريعة، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR) أثناء توقف الآلة.
الأسئلة الشائعة
-
هل يمكنني استخدام 440R-N23120 مع طاقة تحكم تيار متردد ومستمرة؟
نعم. تصميم الملف العالمي يقبل 24 فولت تيار متردد أو 24 فولت تيار مستمر. هذا يسمح للمرحل بالعمل عبر مخرجات محولات التحكم المختلفة أو مصادر الطاقة المستمرة المنظمة دون الحاجة إلى إصدارات أجهزة منفصلة.
-
ما الفرق بين نسختي "TP" و "TS" من MSR127؟
تتميز نسخة "TP" (MSR127TP) بأطراف قابلة للإزالة، مما يسهل الاستبدال السريع ويمنع أخطاء التوصيل. يبقى منطق الأمان الداخلي متطابقًا، لكن جهاز TP يحسن بشكل كبير سير عمل الصيانة.
-
كيف أضبط المرحل لمراقبة ستائر الضوء؟
يتضمن MSR127TP دوائر إدخال مخصصة لإشارات OSSD (جهاز تبديل إشارة الإخراج). تقوم بتوصيل مخرجات PNP الاثنتين من ستارة الضوء مباشرة إلى مدخلات المرحل؛ ثم يراقب المنطق الداخلي تزامن النبضات والدوائر القصيرة.
-
هل يدعم هذا المرحل إعادة الضبط التلقائية أو اليدوية؟
يدعم 440R-N23120 كل من إعادة الضبط اليدوية المراقبة وأنماط إعادة الضبط التلقائية/اليدوية حسب تكوين الأسلاك لأطراف S33-S34. استخدم إعادة الضبط اليدوية المراقبة للتطبيقات عالية المخاطر لمنع إعادة تشغيل الآلة غير المتوقعة.
