تفاصيل المنتج

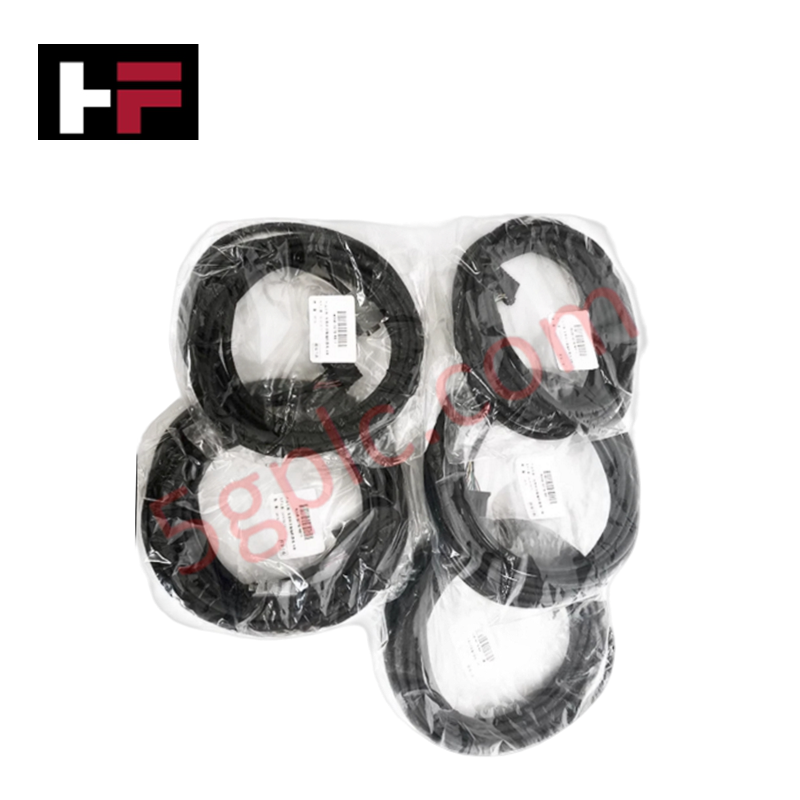

مُهيّأ لنقل الإشارات عالي السرعة في بيئات وحدات التحكم بالروبوتات S4C، يوفّر ABB 3HNE00188-1/09 (كابل وحدة التعليم المحمولة للروبوتات 3HNE00188-1/09) تنفيذًا ماديًا/كهربائيًا مباشرًا. وتصل مجموعة الكابل وحدة التعليم المحمولة باليد بالرف الفرعي لمنطق الخزانة الرئيسية، وتنقل البيانات التسلسلية وحلقات دوائر التعشيق الآمن وإشارات الإيقاف الطارئ عبر ضفيرة مرنة بطول 10 m.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الطراز | 3HNE00188-1/09 |
| العلامة التجارية | ABB |
| المنشأ | منشآت التصنيع العالمية |
| الوزن | 1.32 kg |
| الأبعاد | طول 10 m |
| درجة حرارة التشغيل | -10 deg C إلى +55 deg C |
| استهلاك الطاقة | مكوّن توصيل سلبي (0 W) |
| نوع الكابل | كابل وحدة التعليم المحمولة للروبوتات |
| توافق النظام | وحدات تحكم الروبوتات ABB S4C |
سرعة اتصال ناقل اللوحة الخلفية وتوسّع كثافة الإدخال/الإخراج
تحافظ مجموعة كابل 3HNE00188-1/09 على سرعة اتصال ناقل اللوحة الخلفية بين معالج وحدة التعليم المحمولة ورف وحدة التحكم الرئيسية. وتحدّ الأسلاك المجدولة عالية الكثافة، المدمجة مع تدريع ضفيري مستمر، من التداخل الكهرومغناطيسي (EMI) أثناء حركات الروبوت الديناميكية. ويدعم ترتيب الأطراف البنيوي توسّع كثافة الإدخال/الإخراج المستهدفة عبر دوائر التوقف الآمن وخطوط الاتصال التسلسلي، من دون إدخال تأخير في الحزم أو توهين للإشارة على امتداد 10 m.
الأسئلة الشائعة
س: هل يدعم كابل 3HNE00188-1/09 التوصيل أثناء التشغيل لوحدة التعليم المحمولة خلال تشغيل وحدة التحكم؟
ج: يؤدي فصل الكابل إلى قطع حلقة أمان الإيقاف الطارئ المخصصة، ما يتسبب في توقف صلب وفوري لنظام الروبوت. ويجب وضع وحدة التحكم في حالة آمنة قبل الفصل.
س: كيف تجري تخفيف التداخل الكهرومغناطيسي (EMI) على امتداد المسار البالغ 10 m؟
ج: تعزل الموصلات المجدولة المحمية والتدريع النحاسي الضفيري الشامل خطوط اتصال البيانات منخفضة الجهد عن الضوضاء الكهربائية الصناعية الخارجية.
س: ما الاحتياطات المادية التي تمنع تلف أطراف الموصل أثناء التوصيل؟
ج: تستخدم الموصلات متعددة الأطراف شديدة التحمل مجاري محاذاة ميكانيكية ومطوقات قفل خارجية لضمان الاتجاه الصحيح وتخفيف الشد عند الإدخال.
إرشادات التركيب الميداني
اتبع الخطوات الفنية التالية أثناء التركيب والتوجيه:
- العزل الكهربائي: أوقف تشغيل خزانة وحدة التحكم S4C قبل توصيل مجموعة كابل وحدة التعليم المحمولة أو فصلها، لمنع تلف القوس الكهربائي الناتج عن التلامس.
- فحص المسار: افرد مسار الكابل البالغ طوله 10 m مع تجنب الحواف المعدنية الحادة أو أنصاف أقطار الانحناء الضيقة التي تقل عن الحدود المحددة أو مسارات حركة المركبات.
- توصيل الموصل: حاذِ مجاري الموصل بعناية مع مقبس لوحة وحدة التحكم. ادفعه بثبات إلى موضعه، وعشّق مزلاج القفل أو الطوق الملولب بالكامل.
- التوصيل الأرضي: تحقّق من ملامسة غلاف موصل الكابل لحلقة التأريض في لوحة الخزانة، لضمان تأريض مستمر للتدريع ومقاومة الضوضاء الكهربائية الميدانية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
