تفاصيل المنتج
نظرة عامة على المنتج

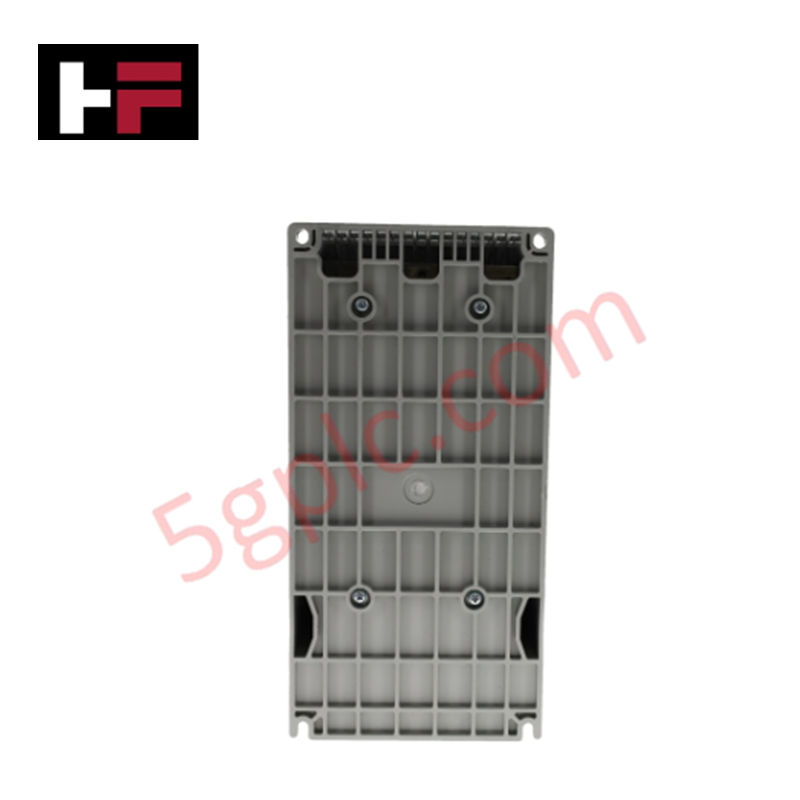

يعمل جهاز Allen-Bradley 22C-B024N103 كجهاز قيادة تيار متردد بتردد قابل للتعديل عالي الأداء ضمن عائلة تصنيع PowerFlex 400. صمم المهندسون هذا المتحكم في السرعة المادي بشكل أساسي لتنظيم الأحمال ذات العزم المتغير، مثل أنظمة المراوح الصناعية الثقيلة ومضخات السوائل الطردية.
يقوم الجهاز بضبط خطوط الجهد والتردد ديناميكيًا لمطابقة خرج المحرك مع الطلب التشغيلي في الوقت الفعلي، مما يقلل من استهلاك الطاقة في المنشأة. نوزع هذا المتحكم في المحرك حصريًا كوحدة جديدة 100%، مختومة من المصنع الأصلية، مما يضمن سلامة قضبان النحاس، ووحدات طاقة IGBT الأصلية، وبنوك المكثفات الداخلية غير المتأثرة، والبرمجيات الثابتة المعتمدة من المصنع.
المواصفات الفنية
يعرض الجدول أدناه المعلمات الكهربائية، وسعات الإدخال والإخراج، والقياسات الميكانيكية لمحرك التردد المتغير 22C-B024N103:
| المعلمة | الأداء وتصنيف الطاقة الصناعية |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| رقم القطعة | 22C-B024N103 |
| رمز UPC | 820919234040 |
| خط الإنتاج | منصة PowerFlex 400 Drive |
| نوع المنتج | محرك تيار متردد بتردد قابل للتعديل (VFD) |
| تكوين طور الإدخال | تكوين ثلاثي الطور |
| نطاق جهد الإدخال | 200 فولت تيار متردد كحد أدنى إلى 240 فولت تيار متردد كحد أقصى |
| تردد التيار الكهربائي التشغيلي | 50 هرتز إلى 60 هرتز |
| تصنيف تيار الإدخال | 26.1 أمبير |
| نطاق جهد الإخراج | 0 فولت إلى 230 فولت تيار متردد (ثلاثي الطور قابل للتعديل) |
| تيار الإخراج المستمر | 24.0 أمبير |
| تصنيف قدرة الطاقة | 5.5 كيلوواط |
| إجمالي القدرة الظاهرة | 10.9 كيلو فولت أمبير |
| عامل القدرة الإزاحي | 0.98 (سحب طاقة عالي الكفاءة من الشبكة) |
| الوزن الصافي للمعدات | 8.00 رطل (3.63 كجم) |
مزايا هندسية
-
يقلل من مساحة الخزانة عبر التثبيت الجانبي بدون تكديس: يستخدم الغلاف الميكانيكي مسار تبريد حراري داخلي فعال يخرج الغازات العادمة مباشرة من أعلى الهيكل. يسمح هذا التدفق الحراري للتركيبين بوضع عدة محركات جنبًا إلى جنب على لوحة خلفية واحدة بدون فجوات هيكلية، مما يلغي البوصات الجانبية الثمينة داخل خزانات الكهرباء المزدحمة.
-
يقضي على اضطراب التيار التوافقي مع تصنيف كفاءة 0.98: تقدم دائرة مقوم الإدخال الداخلية عامل قدرة إزاحي قوي يبلغ 0.98 تحت الأحمال الكاملة للمحرك. يمنع هذا السحب النظيف للطاقة الارتداد التوافقي الشديد من الانتقال إلى محولات المصنع الرئيسية، مما يحمي لوحات المنطق المجاورة وأجهزة الاستشعار الحساسة من أخطاء ضوضاء خط الطاقة.
-
يبسط دمج أنظمة التدفئة والتهوية وتكييف الهواء مع بروتوكولات الأتمتة المدمجة: يتميز المعالج الدقيق ببروتوكولات اتصال صناعية مدمجة على أطراف التحكم. تتيح واجهة الاتصال هذه للمحرك الاندماج بسلاسة في شبكات أتمتة المباني دون الحاجة إلى بطاقات اتصال خارجية مكلفة.
الأسئلة الشائعة
-
هل يمكن لهذا المحرك تشغيل محرك تيار متردد ثلاثي الطور عادي إذا كانت شبكة المرافق المحلية توفر طاقة طور واحد فقط؟
لا. يتطلب 22C-B024N103 جهد إدخال ثلاثي الطور متوازن بين 200 فولت و240 فولت تيار متردد لتلبية متطلبات أجهزة مراقبة الطور الداخلية والتعامل مع تيار الإدخال الاسمي البالغ 26.1 أمبير. محاولة تغذية خطوط طور واحد لهذا الطراز المحدد تؤدي إلى حدوث خطأ فقدان طور الإدخال فورًا، مما يغلق دائرة إطلاق الإخراج لحماية المقومات الداخلية.
-
ما هي إرشادات التباعد المناسبة لضمان بقاء حراري طويل الأمد داخل الخزانات غير المهواة؟
بينما يدعم المحرك وضعًا محكمًا جنبًا إلى جنب مع وحدات PowerFlex المجاورة، يجب على الفنيين الميدانيين الحفاظ على مسافات عمودية دنيا للسماح بتدفق الهواء الحراري المناسب. حافظ على مساحة لا تقل عن 4.7 بوصة (120 مم) خالية فوق وتحت غلاف المحرك، وتأكد من أن درجة حرارة الهواء المحيط لا تتجاوز 50 درجة مئوية.
-
ما هي تقنيات الحماية التي تمنع تداخل التداخل الكهرومغناطيسي عالي التردد الناتج عن الإخراج مع الإشارات التناظرية المحلية؟
يجب على الفنيين تشغيل كابل محرك محمي بأربعة موصلات مستمرة من أطراف المحرك U وV وW مباشرة إلى صندوق طرف المحرك. قم بتأريض درع الكابل بإحكام عند كل من شريط التأريض الداخلي لغلاف المحرك ومشبك تأريض إطار المحرك باستخدام مشابك تأريض نحاسية ثقيلة لتصريف ضوضاء الترددات الراديوية بأمان قبل أن تتداخل مع دوائر أجهزة الاستشعار منخفضة الجهد 4-20mA المحيطة.
