تفاصيل المنتج
نظرة عامة على المنتج

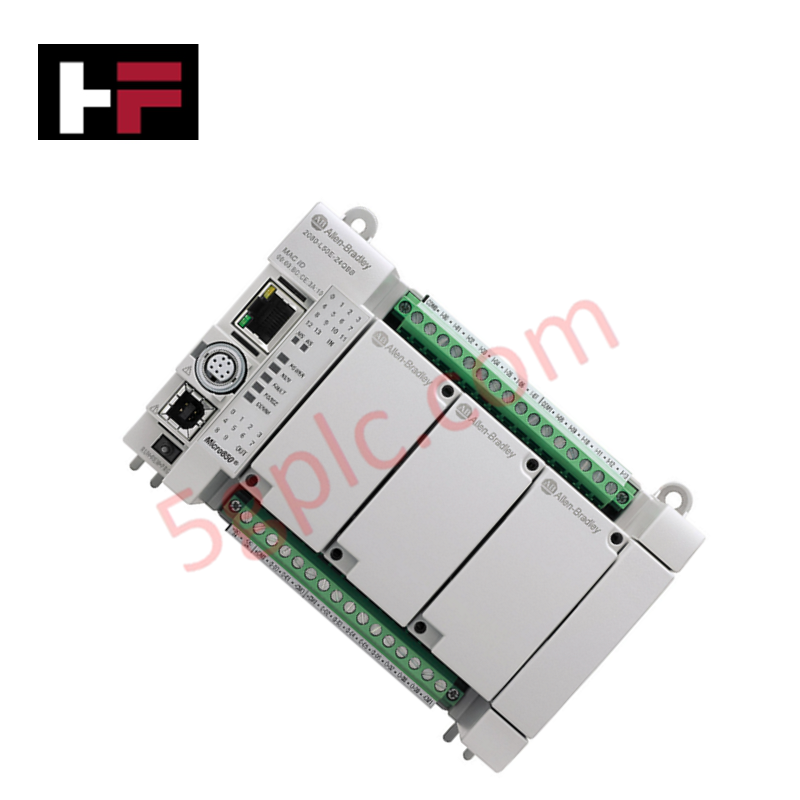

يعمل جهاز Allen-Bradley 2080-L50E-24QBB كوحدة تحكم منطقية قابلة للبرمجة (PLC) مستقلة ذات اتصال موسع ضمن نظام Micro850 للأجهزة. تدير هذه الوحدة المستقلة محركات الآلات المحلية وحلقات أتمتة النظام التي تتطلب تسلسلًا عالي السرعة، ومدخلات مدمجة دقيقة، وقابلية توسع الشبكة.
تسمح فتحة الإضافة القابلة للتوسيع المدمجة للمستخدمين بتخصيص وحدات تحكم متخصصة دون زيادة حجم لوحة الآلة الفعلية. نحن نوزع هذه المنصة الأساسية للمعالجة حصريًا كوحدة جديدة 100%، مختومة من المصنع الأصلية، مما يضمن بطارية ساعة الوقت الحقيقي الداخلية سليمة، وسجلات النظام غير المستخدمة، وبرمجيات المصنع النظيفة.
المواصفات الفنية
يسجل الجدول أدناه توزيع المدخلات/المخرجات المدمجة، والتصنيفات الكهربائية، والمعايير التشغيلية لوحدة التحكم 2080-L50E-24QBB:
| المعامل | الأداء وتصنيف المعالجة الصناعية |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| رقم القطعة | 2080-L50E-24QBB |
| منصة المنتج | محفظة نظام Micro850 (الإصدار المحسن "E") |
| طاقة وحدة المعالجة الرئيسية | خط إمداد داخلي 24 فولت تيار مستمر |
| إجمالي القنوات المدمجة | 24 نقطة إدخال/إخراج رقمية |
| المدخلات المنفصلة | 14 نقطة (نطاق تشغيل 24 فولت تيار متردد أو 24 فولت تيار مستمر) |
| المخرجات المنفصلة | 10 نقاط (قنوات ترانزستور صلبة 24 فولت تيار مستمر) |
| نوع دائرة الإخراج | مصدر (تكوين نوع المصدر) |
| سعة التوسعة المادية | يدعم خيارات الإضافة المدمجة ووحدات الإدخال/الإخراج 2085 |
| برنامج البرمجة | Connected Components Workbench (CCW) |
مزايا هندسية
-
يبسط تكامل المصنع عبر منطق إيثرنت المحسن "E": يُنفذ منفذ الإيثرنت المدمج في هذا الطراز المحسن "E" اتصالات EtherNet/IP الأصلية، مما يسمح بالرسائل المباشرة إلى شاشات PanelView HMIs ومفاتيح Stratix. تعالج هذه الطبقة المادية استقصاء البيانات السريع والتشخيصات عن بُعد عبر مسافات طويلة، مما يلغي الحاجة إلى محولات تسلسلية مستقلة وبطيئة.
-
يقضي على تآكل التلامس الميكانيكي عبر ترانزستورات المصدر: تعمل 10 مخارج ترانزستور المصدر المدمجة 24 فولت تيار مستمر بدون حركة ميكانيكية. تتيح هذه البنية الصلبة تبديل الأحمال عالية الدورة مثل صمامات الملف اللولبي الهوائية، وملفات القواطع، وأضواء التكديس ملايين المرات دون التعرض لتآكل النقاط، أو تراكم الكربون، أو قوس التلامس.
-
يوفر مساحة لوحة التحكم مع فتحات الإضافة المعيارية: يحتوي هيكل الهيكل الأمامي على منافذ إضافة موفرة للمساحة تقبل وحدات تناظرية، تسلسلية، أو كاشف درجة حرارة المقاومة (RTD) المتخصصة. يسمح هذا التصميم التخصيصي للفنيين بتوسيع قدرات التحكم داخل حاويات ميدانية صغيرة وضحلة دون إضافة كتل توسعة واسعة إلى جانب وحدة التحكم الرئيسية.
الأسئلة الشائعة
-
ما الفرق التشغيلي بين وحدة التحكم "L50E" هذه والطراز القديم "L50"؟
تشير علامة "E" إلى قدرات اتصال إيثرنت محسنة، تدعم عددًا أكبر من الاتصالات وسرعة رسائل أعلى عبر شبكات EtherNet/IP. يمكن تركيب 2080-L50E-24QBB مباشرة في تخطيط التثبيت الفيزيائي للوحدات القديمة غير المحسنة، لكنه يسمح بنقل عدد أكبر من علامات البيانات في نفس الوقت إلى خوادم SCADA وأنظمة HMI الحديثة.
-
هل يمكن لقنوات الإدخال الرقمية الـ 14 التعامل مع حقول الأسلاك التي تستخدم التيار المتردد والمستمر؟
نعم. تقبل العوازل البصرية الداخلية على سكة الإدخال إشارات 24 فولت تيار متردد و24 فولت تيار مستمر. تتيح هذه القدرة ذات الجهد المزدوج للمهندسين توصيل دوائر السلامة 24 فولت تيار متردد جنبًا إلى جنب مع حساسات القرب 24 فولت تيار مستمر على نفس كتلة الإدخال، مما يقلل الحاجة إلى مرحلات وسيطة.
-
كيف يجب على الفنيين الميدانيين توصيل أسلاك مصدر الطاقة لتجنب إعادة تعيين ضوضاء النظام؟
يجب على الفنيين توصيل مصدر طاقة 24 فولت تيار مستمر منظم ومخصص مباشرة إلى أطراف الطاقة الرئيسية. يجب توجيه هذه الخطوط منخفضة الجهد بعيدًا عن أسلاك محركات التيار المتردد عالية التيار بمسافة لا تقل عن 3 بوصات داخل مجاري الأسلاك، ويجب دائمًا توصيل سلك نحاسي ثقيل من طرف تأريض الهيكل مباشرة إلى قضيب التأريض الرئيسي لحاوية اللوحة لتصريف التداخل الكهرومغناطيسي (EMI).
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
