تفاصيل المنتج
نظرة عامة على المنتج

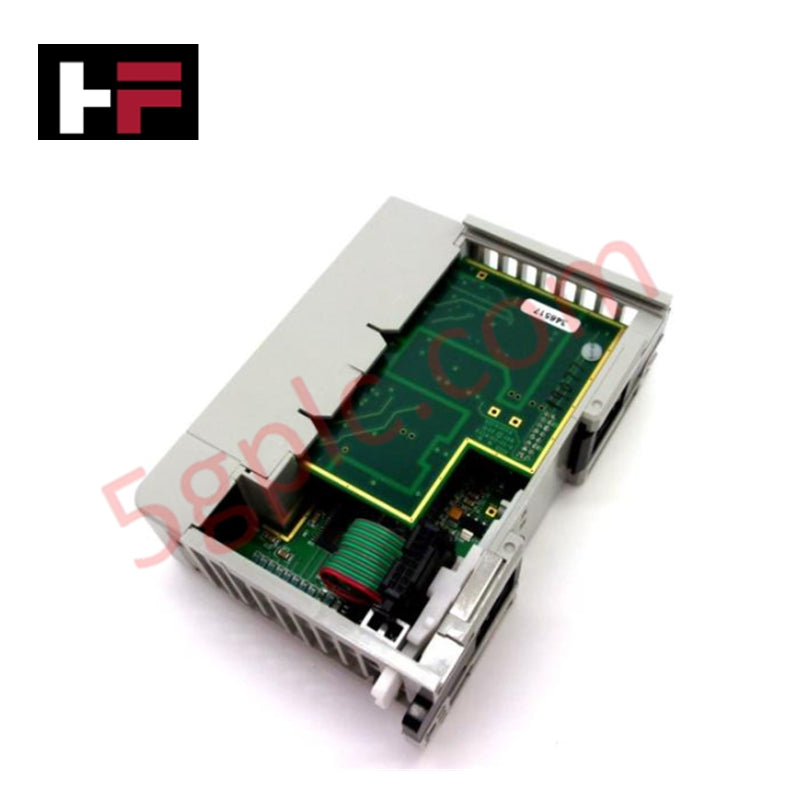

يعمل Allen Bradley 1769-ASCII كجسر اتصال متخصص لمنصة CompactLogix. يتيح هذا الموديل لأنظمة PLC التفاعل مباشرة مع الأجهزة التسلسلية المعتمدة على ASCII مثل ماسحات الباركود، موازين الوزن، الطابعات، وأجهزة الاستشعار البصرية. يدير سلاسل الأحرف المعقدة وبروتوكولات المصافحة بشكل مستقل، مما يخفف العبء المعالجي عن وحدة المعالجة المركزية الرئيسية. نوفر هذه الوحدة جديدة وأصلية 100%، لضمان تكامل تسلسلي سلس لمهام جمع البيانات الآلية الخاصة بك.
المواصفات الفنية
يوفر 1769-ASCII اتصالاً تسلسليًا مرنًا من خلال المعايير المادية التالية:
| الميزة | المواصفة |
| الشركة المصنعة | Allen Bradley |
| خط الإنتاج | CompactLogix |
| نوع الوحدة | واجهة اتصال ASCII |
| قنوات الاتصال التسلسلي | 2 اتصال كامل (RS-232, RS-422); 2 اتصال نصف مزدوج (RS-485) |
| تصنيف الطاقة | 425 مللي أمبير عند 5 فولت تيار مستمر |
| جهد العزل | 30 فولت مستمر |
| كلمات الإدخال/التهيئة | 108 كلمات إدخال / 31 كلمة تهيئة |
| مصافحة الأجهزة | يدعم RTS/CTS |
| درجة حرارة التشغيل | 0 إلى 62 درجة مئوية (32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | 2.13 واط (كحد أقصى) |
| تصنيف المسافة | 4 (مسافة مزود الطاقة) |
مزايا هندسية
يعالج 1769-ASCII تحديات تقنية محددة في الاتصال التسلسلي الصناعي:
-
استقلالية البروتوكول: تتعامل الوحدة مع تدفقات بيانات ASCII الخام، مما يسمح للمهندسين بكتابة منطق تحليل مخصص للأجهزة التسلسلية غير القياسية. هذا يلغي الحاجة إلى محولات بروتوكول خارجية من طرف ثالث.
-
مصافحة متينة: تدير مصافحة الأجهزة المدمجة RTS/CTS تدفق البيانات بين PLC والأجهزة الطرفية. يمنع هذا فيض المخازن المؤقتة وفقدان البيانات أثناء الإرسال عالي السرعة أو عند التواصل مع أجهزة ذات استجابة بطيئة.
-
دعم متعدد المعايير: تدعم وحدة واحدة واجهات كهربائية RS-232 وRS-422 وRS-485. تتيح هذه المرونة تغطية قطعة غيار واحدة لعدة تطبيقات ميدانية، من وصلات نقطة إلى نقطة قصيرة المدى إلى شبكات متعددة النقاط طويلة المدى.
-
شفافية التشخيص: تبلغ الوحدة عن أعلام الحالة في الوقت الحقيقي بما في ذلك فيض FIFO للإرسال والاستقبال وأخطاء التماثل. تتيح هذه التشخيصات لفرق الصيانة تحديد مشاكل الأسلاك أو عدم تطابق سرعة البود فورًا دون الحاجة إلى محللات تسلسلية متقدمة.
الأسئلة الشائعة
-
كم عدد وحدات 1769-ASCII التي يمكنني تركيبها في رف CompactLogix واحد؟
تصنيف مسافة مزود الطاقة لهذه الوحدة هو 4. يجب تركيب 1769-ASCII ضمن أربع فتحات من مزود الطاقة 1769 لضمان تيار كافٍ عبر اللوحة الخلفية. احسب دائمًا إجمالي سحب التيار من اللوحة الخلفية لتجنب عدم استقرار النظام.
-
ما هو الكابل الذي يجب استخدامه لتكوينات RS-485؟
نوصي باستخدام كابل Belden 8761 المزدوج الملتف والمُدرع. يحمي التدريع المناسب إشارات التيار المستمر التسلسلية 3…25 فولت من التداخل الكهرومغناطيسي (EMI) الشائع في البيئات الصناعية بالقرب من محركات الطاقة العالية.
-
هل تدعم هذه الوحدة بروتوكول Modbus RTU؟
تم تصميم 1769-ASCII لمعالجة سلاسل ASCII العامة. بينما يمكنك تقنيًا كتابة منطق السلم للتعامل مع إطارات Modbus RTU، فإن 1769-SM2 أو وحدة ProSoft المخصصة عادة ما توفر حلاً أكثر كفاءة لبروتوكولات Modbus المحددة.
-
كيف تتعامل الوحدة مع حزم البيانات الكبيرة؟
تستخدم الوحدة 108 كلمات إدخال لتخزين سلاسل الأحرف الواردة مؤقتًا. تعين معرف معاملة فريد (0–255) لكل نقل بيانات، مما يسمح للمتحكم بمزامنة والتحقق من كل رسالة مستلمة من الجهاز التسلسلي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
