تفاصيل المنتج
نظرة عامة على المنتج

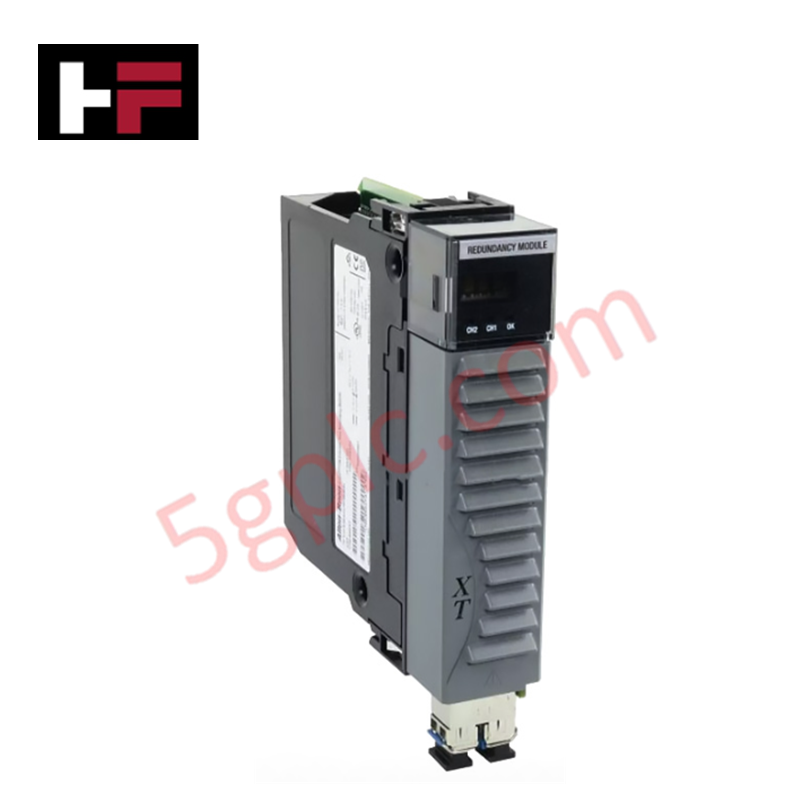

يوفر 1756-RM2XT مزامنة بيانات عالية السرعة بين الهيكل الأساسي والثانوي في نظام ControlLogix للتكرار. كونه وحدة "XT" (درجة حرارة موسعة)، فإنه يحتوي على مكونات متخصصة لتحمل ظروف بيئية أشد من الأجهزة الآلية القياسية. تضمن هذه الوحدة التبديل السلس أثناء فشل وحدة التحكم أو الهيكل، مما يحافظ على استمرار تشغيل العملية في التطبيقات الحرجة. نحن نوفر هذه الوحدة كجهاز أصلي جديد 100%، مما يضمن أن تعمل بنية التوفر العالي الخاصة بك بدقة معتمدة من المصنع ومقاومة حرارية.
المواصفات الفنية
يستخدم 1756-RM2XT تقنية الألياف البصرية المتقدمة للحفاظ على مزامنة الهيكل في الوقت الحقيقي:
| المعامل | المواصفة |
| الشركة المصنعة | آلن برادلي / روكويل أوتوميشن |
| نوع الوحدة | وحدة تكرار محسنة (سلسلة XT) |
| دعم الألياف البصرية | قناة واحدة (1) |
| أقصى طول للكابل | 4 كيلومترات |
| الطول الموجي | 1300 نانومتر |
| سرعة النقل | 1000 ميجابت في الثانية (1 جيجابت في الثانية) |
| درجة حرارة التشغيل | -25°C إلى +70°C (-13°F إلى +158°F)* |
| الأبعاد | 5.51 × 4.41 × 5.71 بوصة |
| الوزن | 0.29 كجم (0.64 رطل) |
| حجم السلك | 20 AWG (للتأريض) |
ملاحظة: بينما تذكر المواصفات القياسية 0-60°C، فإن تصنيف XT يدعم رسميًا نطاقات موسعة تصل إلى 70°C عند التركيب في هياكل XT المناسبة.
مزايا هندسية
-
مزامنة لمسافات طويلة: يدعم واجهة الألياف البصرية بطول موجي 1300 نانومتر كابلات تصل إلى 4 كيلومترات. هذا يسمح للمهندسين بفصل الهياكل المكررة فعليًا في مناطق حريق مختلفة أو غرف تحكم بعيدة للحماية من الكوارث المحلية.
-
أداء التبديل السلس: تضمن سرعة النقل 1000 ميجابت في الثانية (1 جيجابت في الثانية) نسخ بيانات شبه فورية. أثناء حدوث خلل، يسهل 1756-RM2XT تبديلًا سريعًا بحيث لا يشعر المشغلون الميدانيون وواجهة الإدخال/الإخراج البعيدة بأي انقطاع في منطق التحكم.
-
تحمل حراري موسع: تستخدم سلسلة XT مكونات داخلية قوية وتصاميم متفوقة لتبديد الحرارة. هذا يحل مشكلة فشل الأجهزة في الخزائن غير المكيفة أو البيئات الخارجية القاسية.
-
عزل الألياف البصرية: باستخدام الألياف البصرية لمزامنة الهيكل، توفر الوحدة عزلًا كهربائيًا كاملاً بين الأزواج المكررة. هذا يلغي حلقات التأريض ويحمي نظام التحكم من الارتفاعات الكهربائية أو التداخل الكهرومغناطيسي (EMI).
-
إعداد التكرار المبسط: تدير الوحدة مهام المزامنة المعقدة تلقائيًا. بمجرد الاتصال عبر الألياف، تدير قائمة المسح ونسخ جداول البيانات دون الحاجة إلى إجراءات مزامنة يدوية معقدة من المبرمج.
الأسئلة الشائعة
س: هل يمكنني استخدام 1756-RM2XT مع وحدة 1756-RM2 القياسية؟
ج: لا. لكي يعمل زوج التكرار بشكل صحيح، يجب أن تشترك الوحدتان في نفس سلسلة الأجهزة وإصدار البرنامج الثابت. نوصي باستخدام وحدتين 1756-RM2XT لضمان أداء حراري متسق وتوقيت مزامنة دقيق.
س: ما نوع كابل الألياف البصرية الذي تتطلبه هذه الوحدة؟
ج: تتطلب 1756-RM2XT كابل ألياف بصرية متعدد الوضع 62.5/125 ميكرون. تأكد من استخدام موصلات LC عالية الجودة للحفاظ على سلامة نقل 1000 ميجابت في الثانية عبر المسافات الطويلة.
س: هل تحتاج هذه الوحدة إلى مصدر طاقة منفصل؟
ج: لا. تستمد 1756-RM2XT طاقتها مباشرة من لوحة التحكم ControlLogix. ومع ذلك، يجب التأكد من أن مزود طاقة الهيكل (مثل 1756-PA75R) يوفر تيارًا كافيًا لمجموعة التكرار بأكملها.
س: لماذا يجب أن أختار نسخة "XT" بدلاً من 1756-RM2 القياسية؟
ج: اختر 1756-RM2XT إذا كانت درجة حرارة موقع التركيب خارج النطاق القياسي 0-60°C. تستهدف نسخة XT بشكل خاص التطبيقات في النفط والغاز، التعدين، ومحطات الضخ البعيدة حيث يكون التحكم البيئي محدودًا.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
