1756-IM16I | ألين-برادلي وحدة إدخال معزولة بجهد 240 فولت تيار متردد، 16 نقطة تحكم لوغاريتمية

نظرة عامة

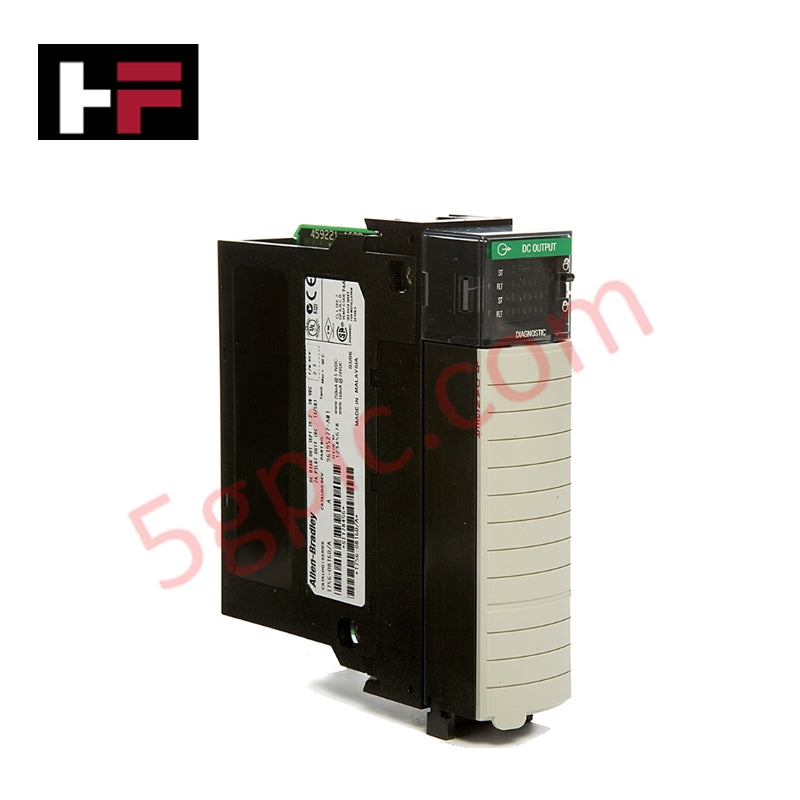

وحدة الإدخال الرقمية المعزولة ذات 16 نقطة عالية الأداء Allen-Bradley 1756-IM16I من عائلة ControlLogix. كل قناة إدخال معزولة بشكل فردي لضمان مقاومة عالية للضوضاء وتشغيل موثوق في بيئات صناعية متطلبة. تدعم الوحدة إشارات إدخال اسمية بجهد 240 فولت تيار متردد عند 50/60 هرتز، مما يجعلها مثالية للتوصيل مع أجهزة التحكم الصناعية القياسية.

المواصفات الفنية

• الطراز / رقم القطعة: 1756-IM16I

• العلامة التجارية: Allen-Bradley

• خط الإنتاج: ControlLogix

• نوع المنتج: وحدة إدخال تيار متردد رقمية

• عدد المدخلات: 16 قناة معزولة بشكل فردي

• فئة الجهد: 240 فولت تيار متردد، 50/60 هرتز

• نطاق جهد التشغيل: 159–265 فولت تيار متردد، 47–63 هرتز

• جهد الإدخال الاسمي: 240 فولت تيار متردد، 50/60 هرتز

• سحب التيار:

• 5.1 فولت تيار مستمر: 100 مللي أمبير

• 24 فولت تيار مستمر: 3 مللي أمبير

• طاقة اللوحة الخلفية: 0.58 واط

• التبديد الطاقي (الحد الأقصى): 5.8 واط @ 60°C (140°F)

• التبديد الحراري: 19.78 وحدة حرارية بريطانية/ساعة

• زمن تأخير الإدخال:

• إيقاف → تشغيل: 10 مللي ثانية أجهزة + 1 أو 2 مللي ثانية فلتر (قابل للاختيار)

• تشغيل → إيقاف: 8 مللي ثانية أجهزة + 9 أو 18 مللي ثانية فلتر (قابل للاختيار)

• جهد الحالة الإيقاف (الحد الأقصى): 40 فولت تيار متردد

• تيار الحالة الإيقاف (الحد الأقصى): 2.5 مللي أمبير

• تيار الحالة التشغيلية:

• الحد الأدنى: 5 مللي أمبير @ 159 فولت تيار متردد، 60 هرتز

• الحد الأقصى: 13 مللي أمبير @ 265 فولت تيار متردد، 60 هرتز

• مقاومة الإدخال (الحد الأقصى): 20.38 كيلو أوم @ 265 فولت تيار متردد، 60 هرتز

• تيار التدفق (الحد الأقصى): 250 مللي أمبير

• جهد العزل:

• 250 فولت تيار متردد مستمر (نوع العزل الأساسي)

• تم الاختبار عند 1350 فولت تيار متردد لمدة ثانيتين (من الإدخال إلى اللوحة الخلفية ومن الإدخال إلى الإدخال)

• زمن التحديث الدوري: 200 ميكروثانية إلى 750 مللي ثانية (قابل للتهيئة عبر البرنامج)

• كشف تغير الحالة: قابل للتهيئة عبر البرنامج

• دقة الطابع الزمني: ±200 ميكروثانية

• كتل طرفية متوافقة: 1756-TBCH أو 1756-TBS6H (قابلة للإزالة)

• مفتاح RTB: تحديد ميكانيكي معرف من قبل المستخدم

• عرض الفتحة: 1

• نوع الغلاف: نمط مفتوح (للهيكل المثبت على اللوحة ControlLogix)

• رمز درجة الحرارة:

• شمال أمريكا: T4

• IEC: T4

• درجة حرارة التشغيل: 0°C إلى 60°C (32°F إلى 140°F)

• الاهتزاز: 10–500 هرتز، ذروة 2 ج

الميزات الرئيسية

• 16 قناة إدخال 240 فولت AC معزولة بالكامل لأقصى سلامة للإشارة

• تصفية برمجية قابلة للتكوين لتحسين رفض الضوضاء

• كشف تغيير الإدخال مع ختم زمني لتسجيل بيانات دقيق

• جهد عزل عالي للحماية من الارتفاعات العابرة

• متوافق مع هيكل ControlLogix القياسي وكتل المحطات القابلة للإزالة

التطبيقات

• أنظمة توزيع الطاقة والمراقبة

• الأتمتة الصناعية والتحكم في الآلات

• واجهة الإدخال لأجهزة الاستشعار AC والمفاتيح والمشغلات

• لوحات التحكم التي تتطلب إشارات إدخال معزولة

الأسئلة الشائعة

س1: ما الذي يميز 1756-IM16I عن وحدات الإدخال غير المعزولة؟
كل قناة إدخال في 1756-IM16I معزولة بشكل فردي، مما يقلل من ضوضاء الأرض ويقلل من التداخل في أنظمة الأتمتة الحساسة.

س2: ما هي كتل المحطات القابلة للإزالة التي يمكن استخدامها مع هذه الوحدة؟
الوحدة 1756-IM16I متوافقة مع كتل المحطات القابلة للإزالة 1756-TBCH و1756-TBS6H.

س3: كيف يتم تكوين فلتر الإدخال؟
أوقات التصفية (1/2 مللي ثانية أو 9/18 مللي ثانية) يمكن اختيارها من قبل المستخدم عبر البرنامج، مما يسمح بالتحسين للبيئات السريعة أو المعرضة للضوضاء.
